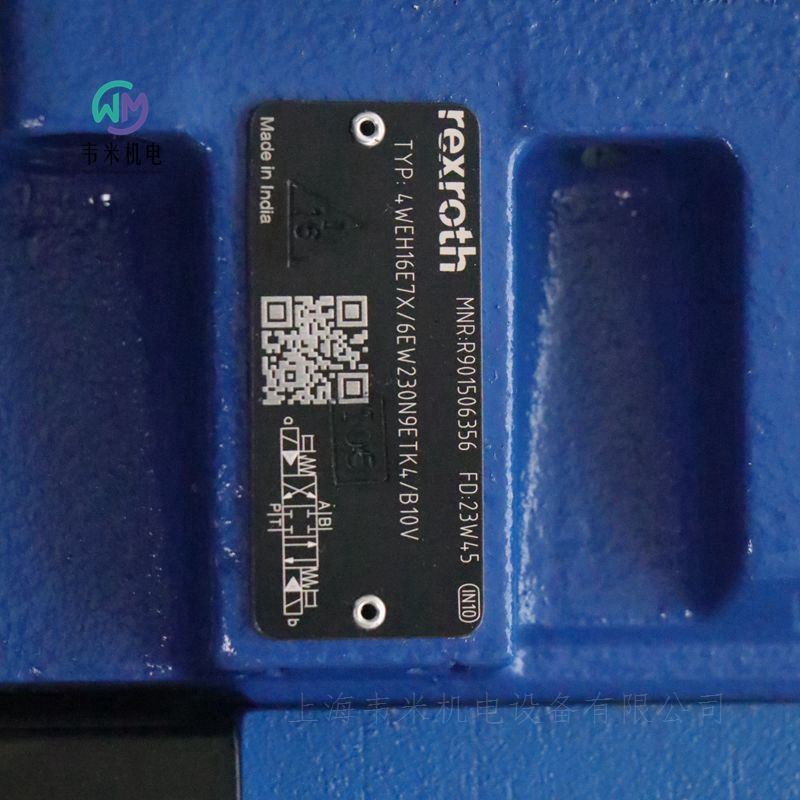

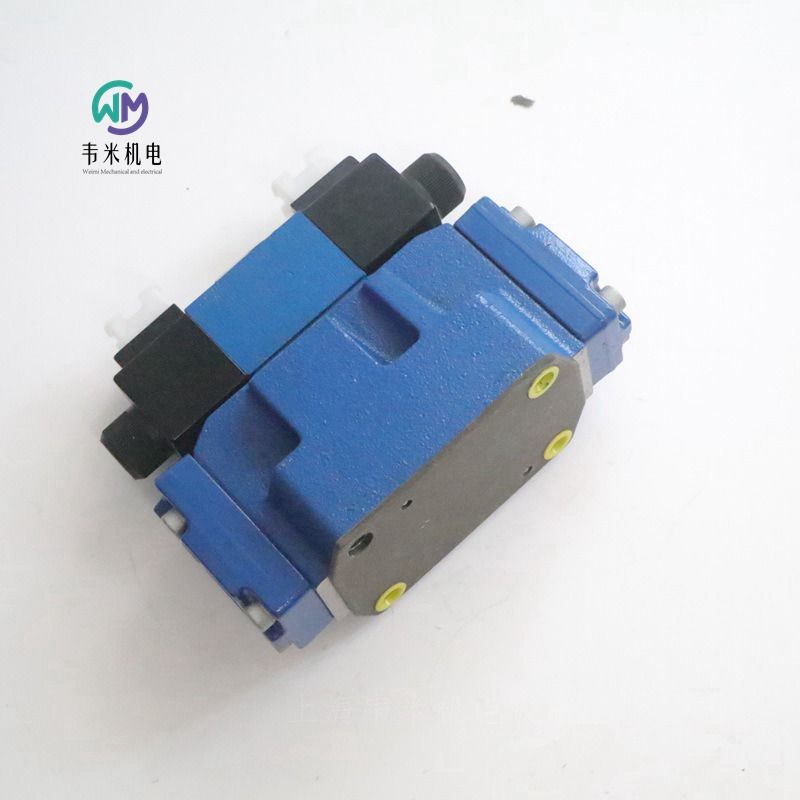

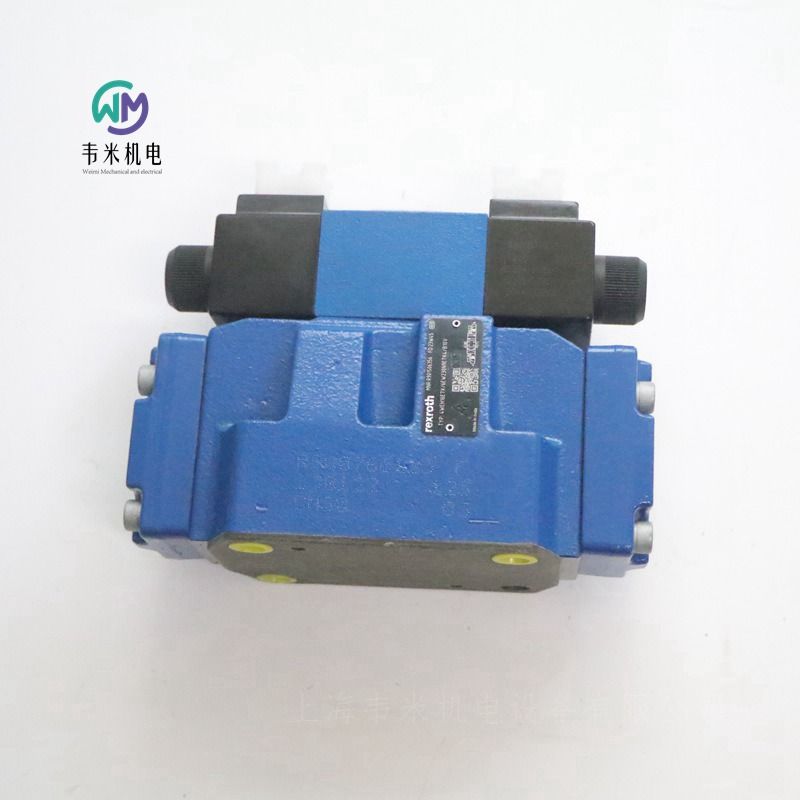

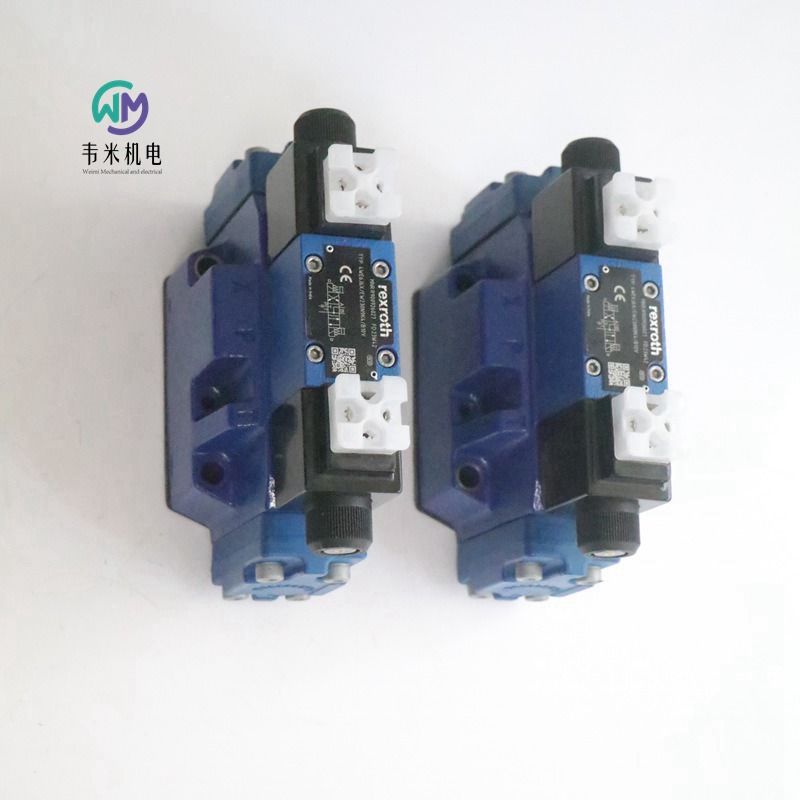

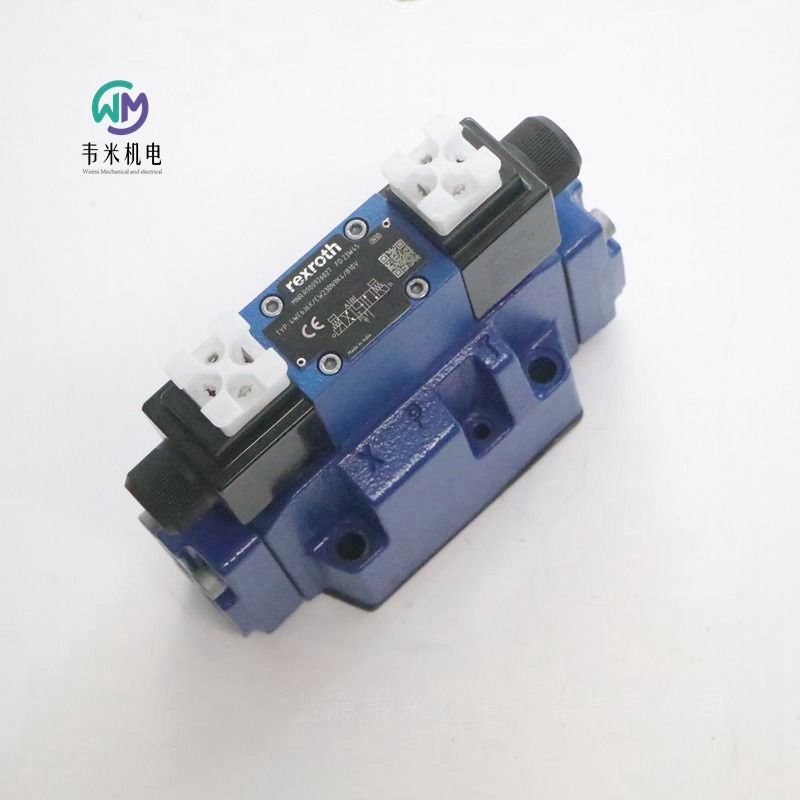

REXROTH電液換向閥4WEH16E7X/6EW230N9ETK4/B10V，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！


力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R901127986 4WEH10J47/6EG24N9ESK4
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R901209093 4WEH10JA47/6EG24N9ETK4/B10
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R901144211 4WEH16E7X/6EW230N9ES2K4
R900925580 4WEH16J7X/6EG24N9K4
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R900720784 4WEH16J7X/6EG24N9ETSK4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900909016 4WEH22J7X/6EW230N9ES2K4
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4
R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士樂REXROTH電液換向閥R901431540
液壓方向短管閥 4WEH25E6X/6EG24N9ETK4/B10MH
R901431540 4WEH25E68/6EG24N9ETK4/B10MH
公稱尺寸 25，符號 E，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    H-4W。H
工作壓力[bar]    280
流量[l/min]    700
滑閥符號    符號E
連接類型    底板安裝
大小    25
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HFC
密封    NBR
重量[kg]    17.86

力士樂REXROTH電液換向閥R901025620
液壓方向短管閥 4WEH16D7X/6EG24N9EK4/B10D3
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號D
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.92

力士樂REXROTH電液換向閥R900940965
液壓方向短管閥 4WEH16J7X/6EG24N9ETS2K4/B10D3
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.33

力士樂REXROTH電液換向閥R900720784
液壓方向短管閥 4WEH16J7X/6EG24N9ETSK4/10B10
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W。H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.25


力士樂REXROTH電液換向閥
R900952630 4WEH10E4X/6EG24N9ETK4/B10
公稱尺寸 10，符號 E，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WEH10
工作壓力[bar]    280
流量[l/min]    160
滑閥符號    符號E
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.4

力士樂REXROTH電液換向閥
R901108808 4WEH16J7X/6HG24N9ETK4/B10
規格 16，符號 J，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
產品屬性
連接圖
ISO 4401-07-07-0-05
產品系列    4WEH16J
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
尺寸    16
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.36


力士樂REXROTH電液換向閥
R901253613 4WEH22G7X/6EW230N9EK4/N15P4,5
公稱尺寸 22，符號 G，電磁操作，230 V AC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
內部先導油供應，外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WEH22
工作壓力[bar]    280
流量[l/min]    450
滑閥符號    符號G
連接類型    底板安裝
尺寸    22
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    230伏交流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    13.1

力士樂REXROTH電液換向閥
R900943462 4WEH10D4X/6EG24N9ETK4/B10
公稱尺寸 10，符號 D，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導閥操作
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WEH10
工作壓力[bar]    280
流量[l/min]    160
滑閥符號    符號D
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.9

力士樂REXROTH電液換向閥
R900925580 4WEH16J7X/6EG24N9K4
R900925580 4WEH16J72/6EG24N9K4
公稱尺寸 16，符號 J，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
外部先導油供應、外部先導油回油
產品屬性
連接圖
ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
尺寸    16
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.84


力士樂REXROTH電液換向閥4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
標稱尺寸22，符號D，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    280
體積流量[l/min]    450
活塞符號    符號D
控件    磁性驅動
連接類型    板式結構
標稱尺寸    22
操作類型    帶磁性驅動
連接數    4.
開關位置數量    2.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    14.32


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-07-07-0-05
壓力[bar]    280
體積流量[l/min]    300
活塞符號    符號J
控件    磁性驅動
連接類型    板式結構
標稱尺寸    16
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    11.33


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-07-07-0-05
壓力[bar]    280
體積流量[l/min]    300
活塞符號    符號J
控件    磁性驅動
連接類型    板式結構
標稱尺寸    16
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    9.74

力士樂REXROTH電液控制換向閥4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖    ISO 4401-07-07-0-05
壓力 [bar]    280
體積流量 [l/min]    300
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    16
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.460

力士樂REXROTH電液換向閥4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公稱尺寸 16，符號 D，電磁操作，230 V AC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，外控回油
滑閥
先導式
連接圖    ISO 4401-07-07-0-05
壓力 [bar]    280
體積流量 [l/min]    300
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    16
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    230 VAC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
符合性說明    CE - 低電壓指令 2014/35 / EU根據 CSA C22.2 No. 139-1982 獲得 CSA 批準
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.289


力士樂REXROTH電液換向閥4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公稱尺寸 10，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖    ISO 4401-05-05-0-05
壓力 [bar]    280
體積流量 [l/min]    160
活塞符號    符號 J
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.420


力士樂REXROTH電液換向閥4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公稱尺寸 10，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
外控供油，外控回油
滑閥
先導式
連接圖    ISO 4401-05-05-0-05
壓力 [bar]    280
體積流量 [l/min]    160
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.240


力士樂REXROTH帶電動液壓起動的先導式方向滑閥
H-WEH...=UR
電磁線圈是經過批準的組件，帶有 UR 標記，符合 UL 906
規格 10, 16, 25 (H-WEH22), 25 (H-WEH25), 32
組件系列 4X, 7X, 7X, 6X, 6X
大工作壓力 350 bar
大流量 1100 l/min
隱式手動應急操作
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中，彈簧端位置或液壓端位置
濕式插腳的直流或交流線圈，可選
電氣連接作為單個連接
可選型號：
- 切換時間調整
- 主閥通道 P 中的預載閥
- 行程設置和/或閥芯位置監控
注意：
彈簧腔和 中的復位彈簧和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用壽命的延長而增加。
帶有主控制閥芯壓力對中的三位四通方向閥，型號 H-WEH…H
主閥中的主控制閥芯通過兩個端表面的建壓保持在零位置。一個對中襯套置于殼體上并固定控制閥芯位置。通過一個端表面的卸壓，主控制閥芯將移動到切換位置。卸載的控制閥芯端面通過先導控制閥將回流的先導油排到通道 Y（外部）。
注意：
在此型號中，彈簧和沒有復位功能。在已卸壓條件下，水平安裝的彈簧會使主控制閥芯保持在中心位置。
型號 H-WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 H-WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過油箱通道 Y 實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 H-WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 H-WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件插入到先導控制閥的通道 P 中。
注意：
先導油供油修改只能由經過授權的維修人員執行或返廠執行！
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數！
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求！
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
與型號“H”連接時，也需要 減壓閥“D3”。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900931176 H-4WEH16J7X/6EG24N9ETK4
R900709713 H-4WEH16Y72/6EG24N9ETS2K4/B10D3
R901399414 H-4WEH10EA47/6EG24N9ES2K4/B08D3
R901138148 H-4WEH25J68/6HG24N9ETK4
R900926695 H-4WEH25J68/6EG24N9ETS2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3

力士樂REXROTH電液換向閥
R900964503 H-4WEH25W6X/6EG24N9K4/B10D3
公稱尺寸 25，符號 W，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
外部先導油供應、外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    H-4WEH25
工作壓力[bar]    350
流量[l/min]    700
滑閥符號    符號W
連接類型    底板安裝
尺寸    25
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    18.31

力士樂REXROTH電液換向閥
R901119654 H-4WEH25E6X/6HG24N9ETK4/B10D3
標稱尺寸 25，符號 E，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    H-4WEH25
工作壓力[bar]    350
流量[l/min]    650
滑閥符號    符號E
連接類型    底板安裝
尺寸    25
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    17.96

力士樂REXROTH轉換閥H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J6X/6EG24N9ETK4/B10D3
R900932940 H-4WEH25J68/6EG24N9ETK4/B10D3
標稱尺寸25，符號J，磁力操作，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流方向。
滑閥
先導式
高壓型
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    650
活塞符號    符號J
控件    磁性驅動
連接類型    板式結構
標稱尺寸    25
操作類型    帶磁性驅動
連接數    4
開關位置數量    3
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    18.16


力士樂REXROTH電液換向閥H-4WEH25E6X/6EG24N9ETSK4/B10D3
R901071449 H-4WEH25E6X/6EG24N9ETSK4/B10D3
標稱尺寸25，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    700
活塞符號    符號E
控件    磁性驅動
連接類型    板式結構
標稱尺寸    25
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    19.24

力士樂REXROTH電磁液換向閥H-4WEH25E6X/6EG24N9ES2K4/B10D3
R900719057 H-4WEH25E68/6EG24N9ES2K4/B10D3
標稱尺寸25，符號E，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內部控制供油，外部控制回油
滑閥
先導式
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    350
體積流量[l/min]    700
活塞符號    符號E
控件    磁性驅動
連接類型    板式結構
標稱尺寸    25
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    19.300
REXROTH電液換向閥4WEH16E7X/6EW230N9ETK4/B10V
