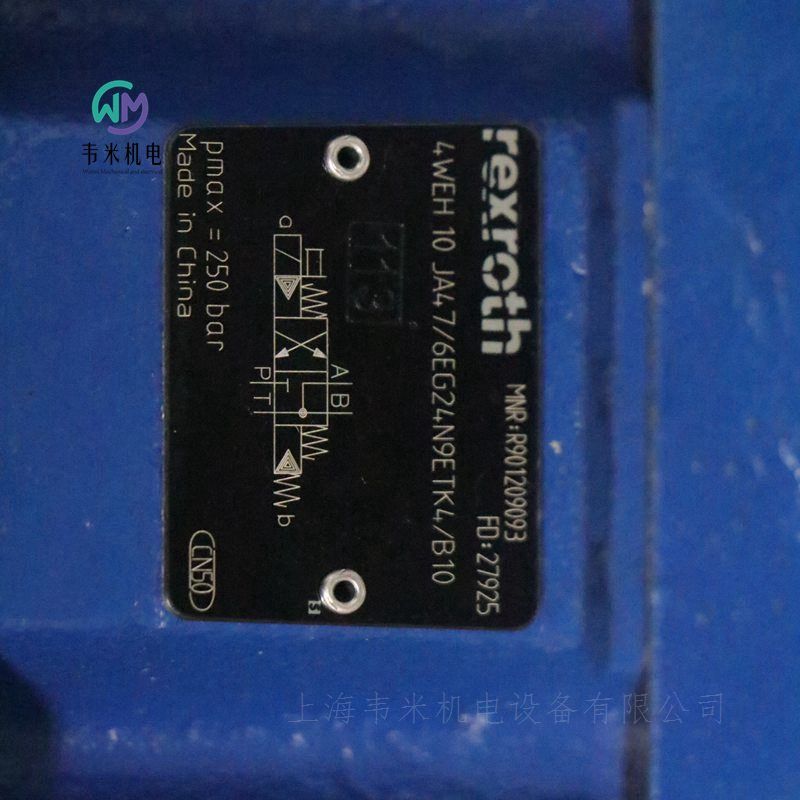

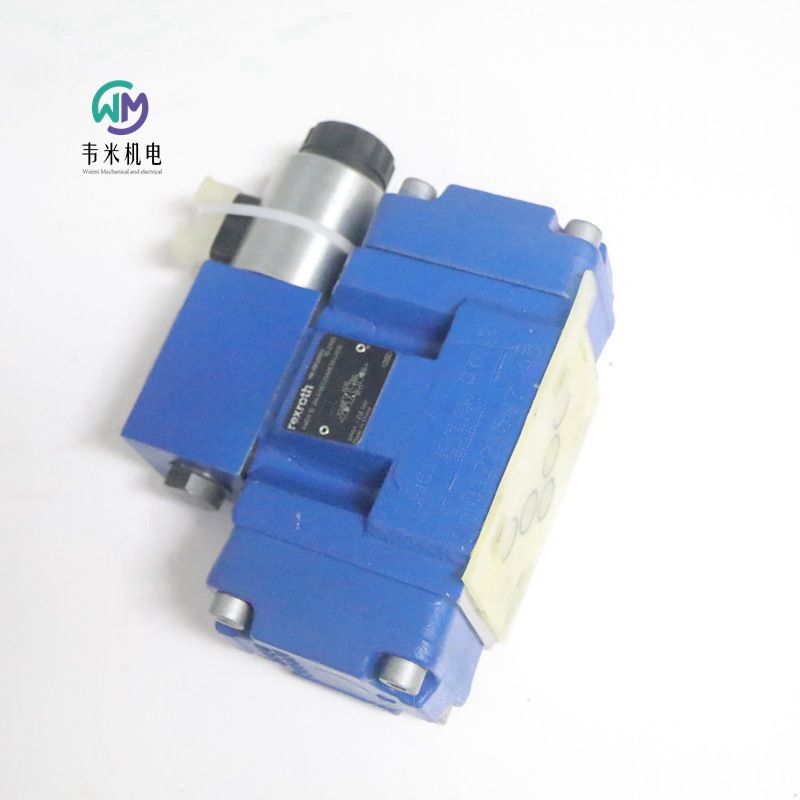

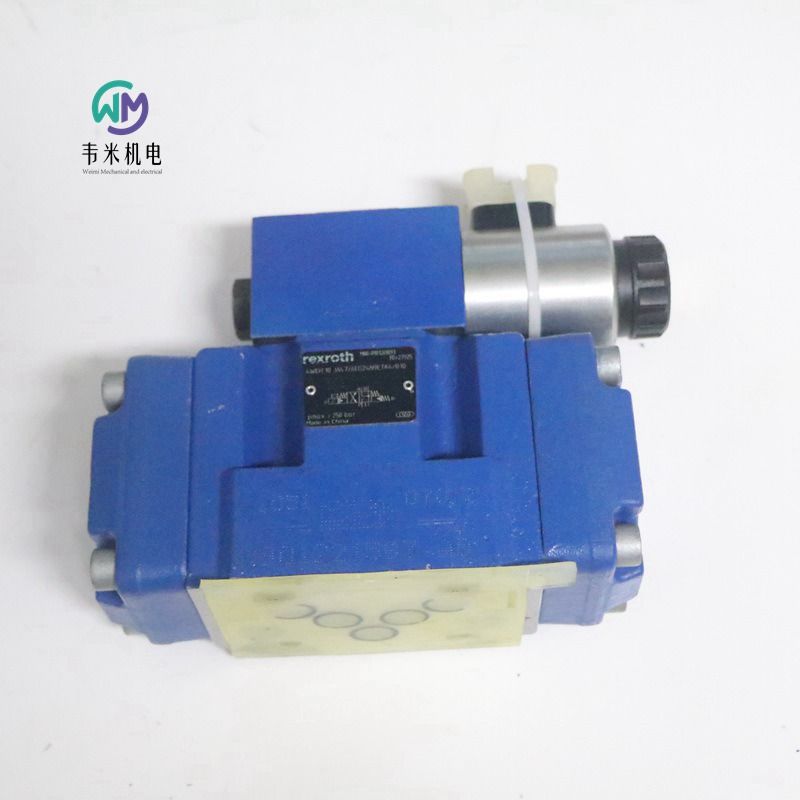

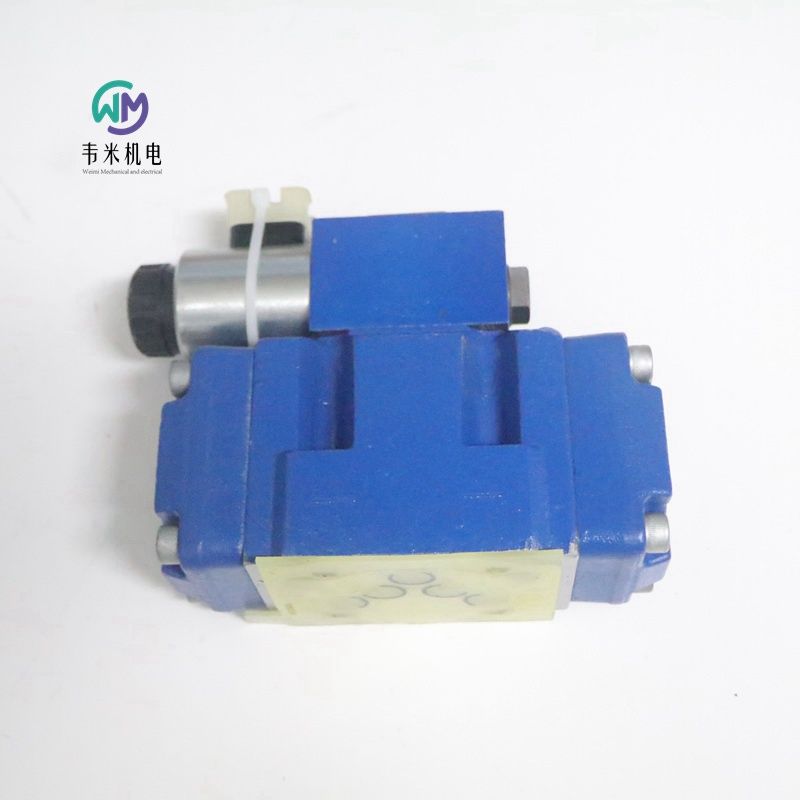

力士樂電液方向滑閥4WEH10JA47/6EG24N9ETK4/B10，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

力士樂REXROTH帶液壓或電動液壓啟動的先導式方向滑閥
WEH, WH...6H
規格 16 … 25
組件系列 1X
大工作壓力 350 bar
大流量 650 l/min
三位四通或二位四通換向閥
操作類型（內部或外部先導控制）：
– 電液（型號 WEH）
– 液壓（型號 WH）
用于底板安裝
油口安裝面符合 ISO 4401
彈簧定中，彈簧端位置
直流線圈
電氣連接作為單個連接
輔助操縱裝置
型號 WEH
WEH 是帶電液驅動的方向滑閥。該閥控制流動的開始、停止和方向。
該方向閥的基本構成為帶殼體的主閥、主控制閥芯、一個或兩個復位彈簧 和以及帶有一個或兩個磁鐵 "a"和/或 "b"的先導控制閥。
主閥中的主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。在初始位置，兩個彈簧腔和通過先導控制閥 在卸壓狀態下連接到油箱。通過控制油路對先導控制閥進行先導供油。供油可通過內部或外部進行（外部供油通過油口 X 實現）。對先導控制閥進行操作時（例如通過磁鐵 "a"），先導控制閥芯會移動至左側，從而對彈簧腔進行先導加壓。彈簧腔保持卸壓狀態。
先導壓力作用于主控制閥芯 的左側并使其克服彈簧 力移動。這樣就會使主閥中的油口 P 與 B 相連接，油口 A 與 T 相連接。
電磁鐵關閉時，先導控制閥芯復位至初始位置。彈簧腔卸載至油箱。
先導油回油可以（通過通道 T）內部實現或（通過通道 Y）外部實現。
可選手動應急操作可在線圈不通電的情況下移動先導控制閥芯。
注意：
彈簧腔和中的復位彈簧 和即使在垂直閥位置時也可在無先導壓力的情況下將主控制閥芯 保持在中心位置。
由于設計原理方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。
型號 WH
閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流動的開始、停止和方向。該方向閥的基本構成為閥體、主控制閥芯、閥中用于彈簧復位和彈簧對中的一個或兩個復位彈簧 和以及配流閥板。
主控制閥芯 直接由建壓驅動。主控制閥芯 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中，主控制閥芯 通過復位彈簧 和保持在零位置。通過配流閥板 將彈簧腔連接到油口 Y 上，將彈簧腔連接到油口 X 上。
主控制閥芯 的兩個前側先導壓力中，在加載其中一個先導壓力的情況下，閥芯將移動到切換位置。在閥門中，所需的油口將以此方式連接。加壓控制閥芯區域卸壓時，相對側上的彈簧會將閥芯推回到零位置或初始位置。
型號 WH…
先導油通過通道 X 和 Y 實現 外部 供油和回油。
型號 WEH...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。
型號 WEH…E…
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 Y 流入油箱實現 外部 回油。在底板中，油口 X 為關閉狀態。
型號 WEH...ET...
先導油通過主閥的通道 P 實現 內部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 X 和 Y 為關閉狀態。
型號 WEH...T...
先導油從單獨的壓力供應油路通過通道 X 實現 外部 供油。
先導油通過通道 T 流入油箱實現 內部 回油。在底板中，油口 Y 為關閉狀態。
注意：
先導油供油修改只能由經過授權的人員執行或返廠執行。
先導油 外部供油 X 或回油 Y：
必須遵守先導控制閥大允許工作參數。
大先導壓力：請遵守技術數據的要求！
先導油供油 內部 （型號“ET”和“E”）：
小先導壓力：請遵守技術數據的要求。
為避免出現異常高壓峰值，必須在先導控制閥的油口 P 提供 “B10”節流插件 。
節流插件
如果要限制先導控制閥通道 P 中的先導油供油，則需要使用節流插件。節流插件將插入到先導控制閥的通道 P 中。
德國力士樂REXROTH電液換向閥訂貨號和型號：
R900778744 4WEH10D47/6EG24N9K4/B10D3
R901127986 4WEH10J47/6EG24N9ESK4
R900556904 4WEH10J47/6EG24N9ETS2K4
R900926574 4WEH10J47/6EG24N9ETK4
R900932645 4WEH10J47/6EG24N9ETK4/B08
R900951655 4WEH10J47/6EG24N9TS2K4
R901209093 4WEH10JA47/6EG24N9ETK4/B10
R900923989 4WEH16D7X/6EG24N9K4
R900928833 4WEH16D72/6EG24N9TS2K4
R901108813 4WEH16D72/6HG24N9ETK4/B10
R900934054 4WEH16D7X/6EG24N9ETK4/B10D3
R901117456 4WEH16D7X/6HG24N9EK4/B10
R901127528 4WEH16E72/6HG24N9ETK4
R901108754 4WEH16E72/6HG24N9ETK4/B10
R901119649 4WEH16E72/6HG24N9K4/B10
R901144211 4WEH16E7X/6EW230N9ES2K4
R900925580 4WEH16J7X/6EG24N9K4
R900924819 4WEH16J7X/6EG24N9ETS2K4
R901108808 4WEH16J72/6HG24N9ETK4/B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
R900720784 4WEH16J7X/6EG24N9ETSK4/10B10
R901087110 4WEH16J72/6EW230N9ETK4/B10D3
R900922085 4WEH16J7X/6EG24N9ETK4
R900930431 4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
R900926638 4WEH16J7X/6EG24N9ETK4/B10D3
R900702849 4WEH16J7X/6EW230N9ESK4
R983031300 4WEH16J7X/6EW230N9K4
R901142764 4WEH16Y7X/6EG24N9ETK4/B10D3
R900916452 4WEH22J7X/6EG24N9K4
R901025620 4WEH16D72/6EG24N9EK4/B10D3
R900924761 4WEH16D72/6EG24N9ETS2K4
R900774752 4WEH16D72/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
R901025621 4WEH16D72/6EG24N9K4/B10D3
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
R900705858 4WEH16E72/6EG24N9ETK4/B12
R900970663 4WEH16J72/6EG205N9EK4/B10
R900927109 4WEH16J72/6EG24N9ETSK4/V
R901310402 4WEH16J7X/6EG24N9ETS2K4/B12
R900926378 4WEH16G72/6EG24N9K4
R901072797 4WEH16R72/6EW230N9ETS2K4
R900724411 4WEH16R72/6EW230N9ETS2K4/B10
R978910964 4WEH16T7X/6EW110N9K4
R900928371 4WEH22D76/6EG24N9EK4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
R900943534 4WEH22E7X/6EG24N9ETK4/B10
R900957930 4WEH22E76/6EG24N9ETS2K4/B10
R901108960 4WEH22J76/6HG24N9ETK4/B10
R900909016 4WEH22J7X/6EW230N9ES2K4
R900940965 4WEH16J72/6EG24N9ETS2K4/B10D3
R900929900 4WEH16J72/6EG24N9ETS2K4/B10
R901506356 4WEH16E7X/6EW230N9ETK4/B10V
R900930093 4WEH16G7X/6EG24N9ETS2K4
R900912538 4WEH22EA7X/6EG24N9TK4
R901431540 4WEH25E68/6EG24N9ETK4/B10MH

力士樂REXROTH液壓元件：
力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。
力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。
力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。
力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。
力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊
力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。
力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。
力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。
力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。
力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。
力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

力士樂REXROTH電液換向閥R901431540
液壓方向短管閥 4WEH25E6X/6EG24N9ETK4/B10MH
R901431540 4WEH25E68/6EG24N9ETK4/B10MH
公稱尺寸 25，符號 E，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    H-4W。H
工作壓力[bar]    280
流量[l/min]    700
滑閥符號    符號E
連接類型    底板安裝
大小    25
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HFC
密封    NBR
重量[kg]    17.86

力士樂REXROTH電液換向閥R901025620
液壓方向短管閥 4WEH16D7X/6EG24N9EK4/B10D3
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應，外部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號D
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.92

力士樂REXROTH電液換向閥R900940965
液壓方向短管閥 4WEH16J7X/6EG24N9ETS2K4/B10D3
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.33

力士樂REXROTH電液換向閥R900720784
液壓方向短管閥 4WEH16J7X/6EG24N9ETSK4/10B10
公稱尺寸 16，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
由伺服電動機控制的
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-07-07-0-05
產品系列    H-4W。H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
大小    16
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    11.25


力士樂REXROTH電液換向閥
R900952630 4WEH10E4X/6EG24N9ETK4/B10
公稱尺寸 10，符號 E，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WEH10
工作壓力[bar]    280
流量[l/min]    160
滑閥符號    符號E
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    7.4

力士樂REXROTH電液換向閥
R901108808 4WEH16J7X/6HG24N9ETK4/B10
規格 16，符號 J，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
產品屬性
連接圖
ISO 4401-07-07-0-05
產品系列    4WEH16J
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
尺寸    16
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.36


力士樂REXROTH電液換向閥
R901253613 4WEH22G7X/6EW230N9EK4/N15P4,5
公稱尺寸 22，符號 G，電磁操作，230 V AC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
內部先導油供應，外部先導油回油
產品屬性
連接圖    ISO 4401-08-08-05
產品系列    4WEH22
工作壓力[bar]    280
流量[l/min]    450
滑閥符號    符號G
連接類型    底板安裝
尺寸    22
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    230伏交流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EUCSA根據CSA C22.2第139-1982號批準
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    13.1

力士樂REXROTH電液換向閥
R900943462 4WEH10D4X/6EG24N9ETK4/B10
公稱尺寸 10，符號 D，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導閥操作
內部先導油供應、內部先導油回油
產品屬性
連接圖    ISO 4401-05-05-05
產品系列    4WEH10
工作壓力[bar]    280
流量[l/min]    160
滑閥符號    符號D
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    6.9

力士樂REXROTH電液換向閥
R900925580 4WEH16J7X/6EG24N9K4
R900925580 4WEH16J72/6EG24N9K4
公稱尺寸 16，符號 J，電磁操作，24 V DC
液壓閥，方向閥，方向開關閥，方向滑閥，液壓方向短管閥
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
先導式操作
外部先導油供應、外部先導油回油
產品屬性
連接圖
ISO 4401-07-07-0-05
產品系列    H-4W...H
工作壓力[bar]    280
流量[l/min]    300
滑閥符號    符號J
連接類型    底板安裝
尺寸    16
驅動類型    電磁閥驅動
端口數量    4.
切換位置數量    3.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    9.84


力士樂REXROTH電液換向閥4WEH22HD7X/OF6EG24N9ETS2K4/B10
R901067556 4WEH22HD7X/OF6EG24N9ETS2K4/B10
標稱尺寸22，符號D，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-08-08-05
壓力[bar]    280
體積流量[l/min]    450
活塞符號    符號D
控件    磁性驅動
連接類型    板式結構
標稱尺寸    22
操作類型    帶磁性驅動
連接數    4.
開關位置數量    2.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    14.32


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETS2K4/10B10
R901205061 4WEH16J72/6EG24N9ETS2K4/10B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-07-07-0-05
壓力[bar]    280
體積流量[l/min]    300
活塞符號    符號J
控件    磁性驅動
連接類型    板式結構
標稱尺寸    16
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    11.33


力士樂REXROTH電液換向閥4WEH16J7X/6EG24N9ETK4/B10
R900930431 4WEH16J72/6EG24N9ETK4/B10
標稱尺寸16，符號J，帶磁鐵的電動，24 V DC
高功率范圍的工業液壓閥。根據液壓符號可靠切換油流向
內控供油、內控回油
滑閥
先導式
產品特性
連接類型    ISO 4401-07-07-0-05
壓力[bar]    280
體積流量[l/min]    300
活塞符號    符號J
控件    磁性驅動
連接類型    板式結構
標稱尺寸    16
操作類型    帶磁性驅動
連接數    4.
開關位置數量    3.
電源電壓    24伏直流電
電氣插頭    設備插頭3針（2+PE）
電氣連接說明    符合EN 175301-803的裝置插頭3針（2+PE）
壓力流體    HLP、HLP、hdpd、HVLP、HVLPD、HFC
密封件    NBR
重量[kg]    9.74

力士樂REXROTH電液控制換向閥4WEH16D7X/6EG24N9ETS2K4/B10
R900774752 4WEH16D7X/6EG24N9ETS2K4/B10
公稱尺寸 16，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖    ISO 4401-07-07-0-05
壓力 [bar]    280
體積流量 [l/min]    300
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    16
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.460

力士樂REXROTH電液換向閥4WEH16D7X/6EW230N9ES2K4/B10
R900960695 4WEH16D7X/6EW230N9ES2K4/B10
公稱尺寸 16，符號 D，電磁操作，230 V AC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，外控回油
滑閥
先導式
連接圖    ISO 4401-07-07-0-05
壓力 [bar]    280
體積流量 [l/min]    300
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    16
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    230 VAC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
符合性說明    CE - 低電壓指令 2014/35 / EU根據 CSA C22.2 No. 139-1982 獲得 CSA 批準
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    10.289


力士樂REXROTH電液換向閥4WEH10J4X/6EG24N9ETK4/B08
R900932645 4WEH10J47/6EG24N9ETK4/B08
公稱尺寸 10，符號 J，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
內控供油，內控回油
滑閥
先導式
連接圖    ISO 4401-05-05-0-05
壓力 [bar]    280
體積流量 [l/min]    160
活塞符號    符號 J
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    4
開關位置數    3
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.420


力士樂REXROTH電液換向閥4WEH10D4X/6EG24N9K4/B10D3
R900778744 4WEH10D47/6EG24N9K4/B10D3
公稱尺寸 10，符號 D，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
外控供油，外控回油
滑閥
先導式
連接圖    ISO 4401-05-05-0-05
壓力 [bar]    280
體積流量 [l/min]    160
活塞符號    符號 D
控件    磁鐵操作
連接類型    板材結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    4
開關位置數    2
電源電壓    24 VDC
電插頭    設備插頭 3 針 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    7.240
力士樂電液方向滑閥4WEH10JA47/6EG24N9ETK4/B10
