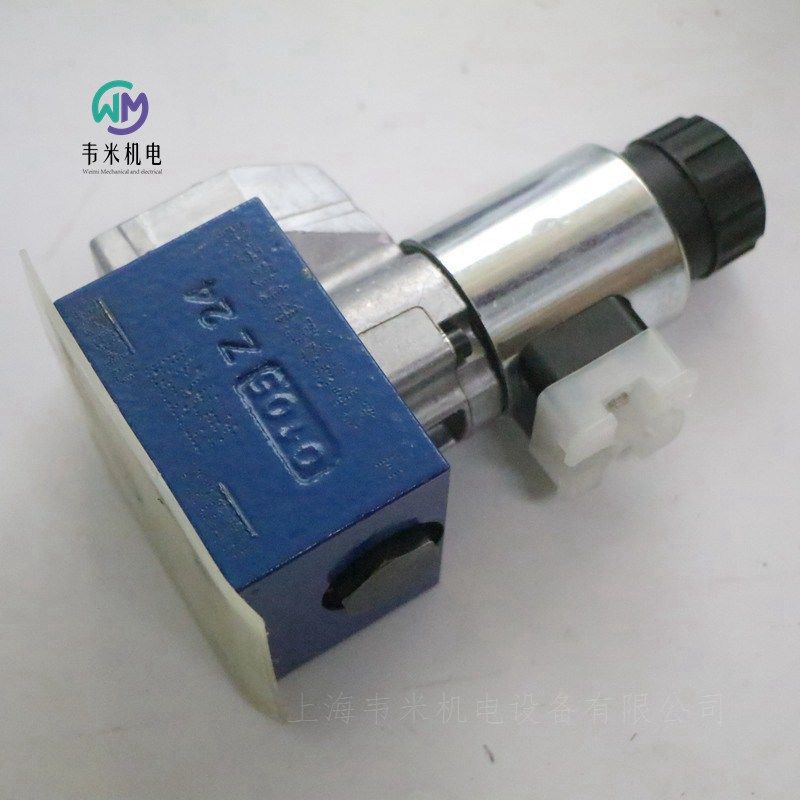

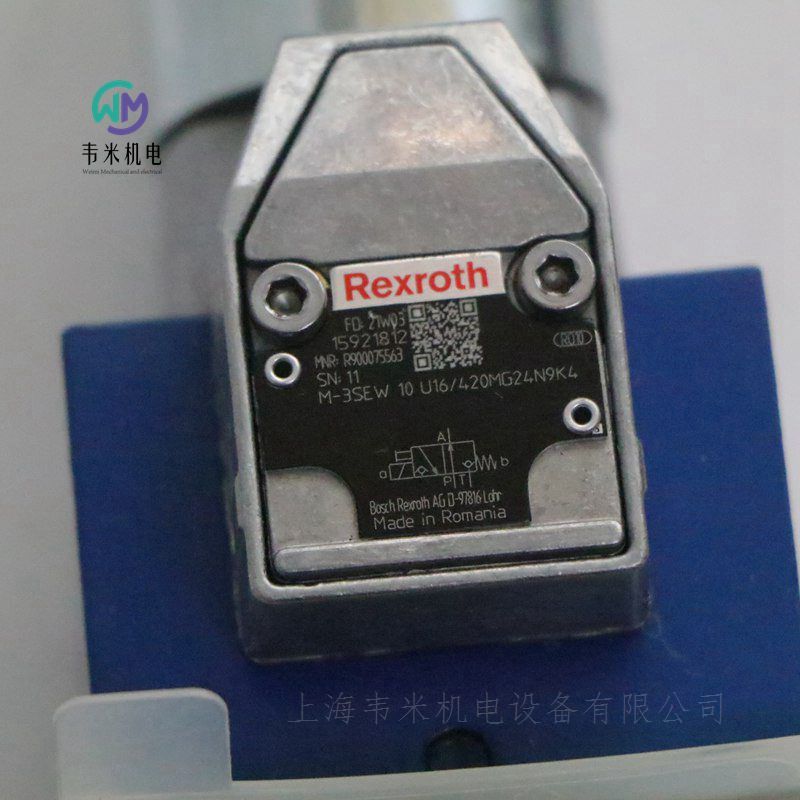

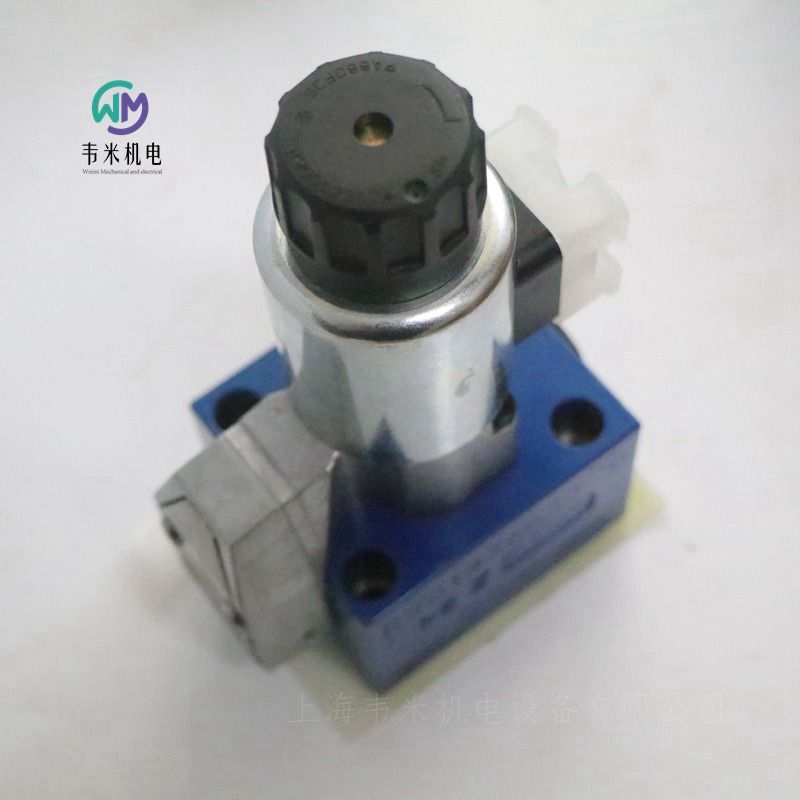

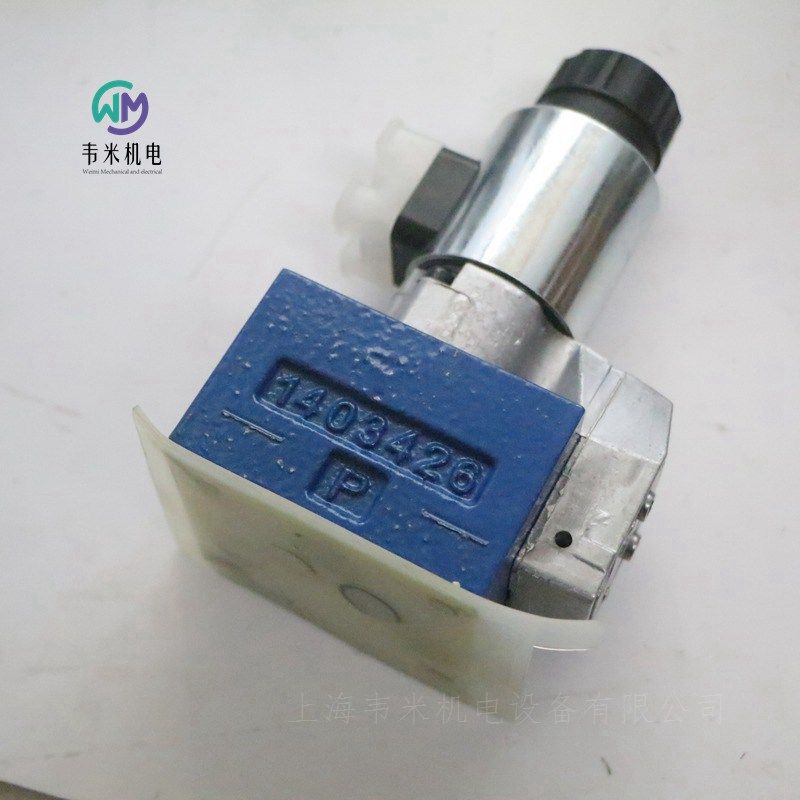

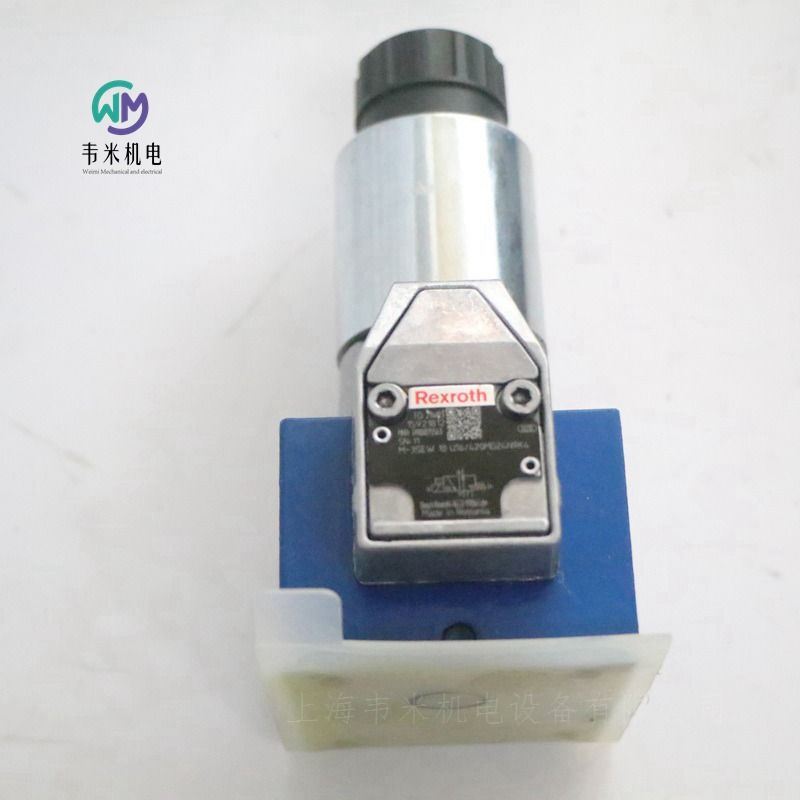

力士樂電磁球閥M-3SEW10U16/420MG24N9K4，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。
力士樂REXROTH液壓提升換向閥 M-3SEW10U1X/420MG24N9K4
R900075563 M-3SEW10U15/420MG24N9K4
R900075563 M-3SEW10U16/420MG24N9K4
標稱尺寸 10，符號 U，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
座閥
直動式
連接圖    ISO 4401-05-04-0-05
大壓力 [bar]    420
大體積流量 [l/min]    40
活塞符號    符號 U
連接類型    板式結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    3 針設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.08
密封套件型號：R961000683 SEW6.3X/ M-2/3*
線圈型號：R900221884 GZ45-4 24V K4K
螺母型號：R900838254 GZ45C-01 BG
插頭型號：
R901017010
插入式接頭 3P Z4 M GR SPEZ.
匹配連接器，3 針 (2 + PE) EN 175301-803，不帶電路，灰色
R901017011
插入式接頭 3P Z4 M SW SPEZ
匹配連接器，3 針 (2 + PE) EN 175301-803，不帶電路，黑色
R901017022
插入式接頭 3P Z5L M 12-240V SPEZ
匹配連接器，3 針 (2 + PE) EN 175301-803，帶 LED，黑色

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥
M-.SEW 10
R900054399 M-3SEW10C15/420MG24N9K4/P
規格 10
組件系列 1X
大工作壓力 420 / 630 bar
大流量 40 l/min
特點
電磁操作的直動式方向座閥
油口安裝面符合 ISO 4401-05-04-0-05
被截止的接口無泄漏密封
在壓力作用下長期閑置后仍能安全地開關
帶可拆卸線圈的氣隙直流線圈（若為交流電源則必須裝有整流器）
電磁線圈可旋轉 90°
電氣連接作為單個連接
帶隱藏的手動應急控制，可選
位置感應開關（無觸點），可選
二位三通方向座閥
M-.SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
它主要由殼體、線圈、強化的閥系統以及閉合元件閥芯組成。
基本原理
在初始位置，控制閥芯由彈簧壓入閥座，在閥芯位置，由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的閥芯上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在這段時間內即可完成，在幾乎所有應用中都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
注意！
要確保不超過的大流量！如果適用，可插入節流插件來限制流量（請參閱功能說明）。
二位四通方向座閥
通過位于二位三通方向座閥下方稱為“Plus-1 板”的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能：
初始位置
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
閥芯位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位三通方向座閥 （參閱功能說明）
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
德國力士樂REXROTH電磁球閥訂貨號和型號：
R900054399 M-3SEW10C15/420MG24N9K4/P
R900049870 M-3SEW10C16/630MG24N9K4
R900075565 M-3SEW10C1X/420MG24N9K4
R900075563 M-3SEW10U1X/420MG24N9K4

力士樂REXROTH電磁球閥
R900058626 M-3SEW10U1X/420MG24N9K4/B20
公稱尺寸 10，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶Ø2.0 mm的油口插入件
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    M-3SEW10
工作壓力[bar]    420
流量[l/min]    40
滑閥符號    符號U
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HETG
密封    NBR
重量[kg]    2.08

力士樂REXROTH電磁球閥
R900987157 M-3SEW10U1X/420MG24K4/P
公稱尺寸 10，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    M-3SEW10
工作壓力[bar]    420
流量[l/min]    40
滑閥符號    符號U
連接類型    底板安裝
尺寸    10
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HETG
密封    NBR
重量[kg]    2.08

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。
力士樂REXROTH液壓提升換向閥 M-3SEW10C1X/420MG24N9K4
R900075565
標稱尺寸 10，符號 C，電磁操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。
座閥
直動式
連接圖    ISO 4401-05-04-0-05
大壓力 [bar]    420
大體積流量 [l/min]    40
油路符號    符號 C
連接類型    板式結構
標稱尺寸    10
驅動類型    帶電磁操作
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    3 針設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HL,HLP,HLPD,HVLP,HVLPD,HFC
密封    NBR
重量 [kg]    2.09
力士樂電磁球閥M-3SEW10U16/420MG24N9K4
