貝加萊通用輸入輸出模塊X20CM8281，上海韋米機電設備有限公司主營產品，產品實拍圖片，原廠原裝，價格實惠；熱誠歡迎新老客戶咨詢購買！

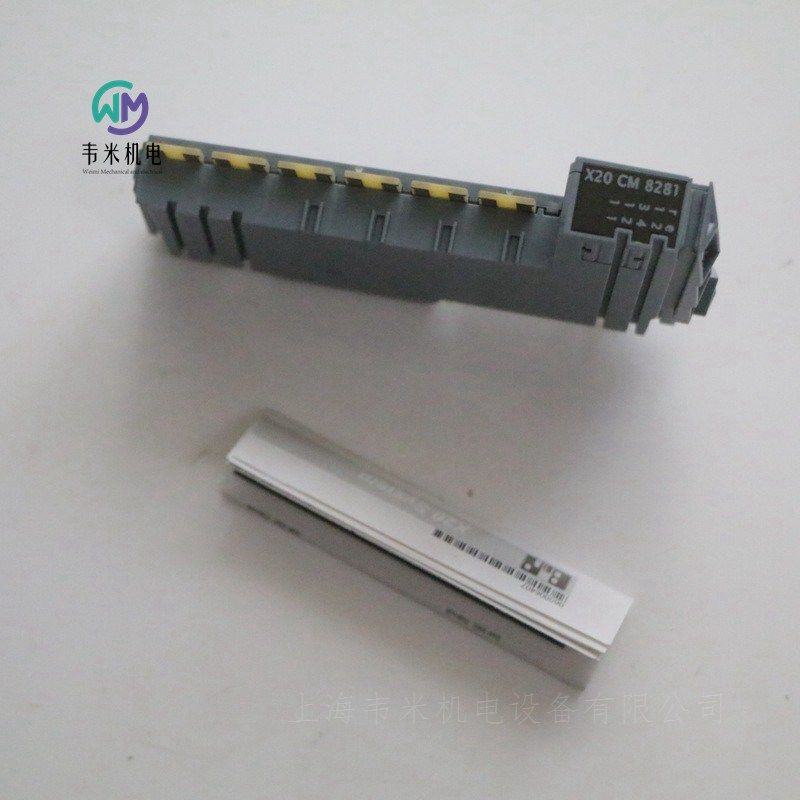

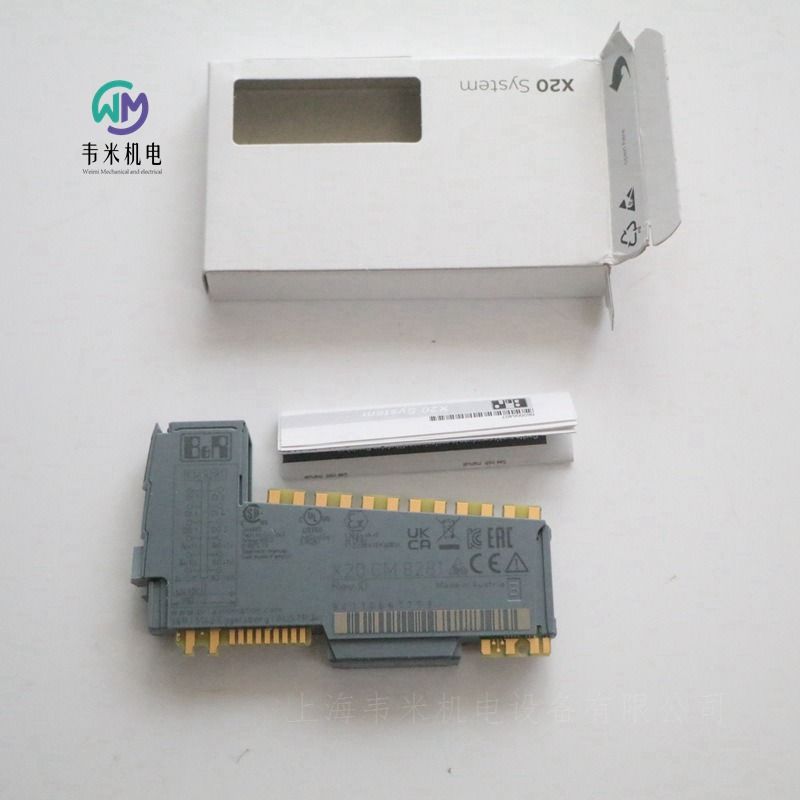

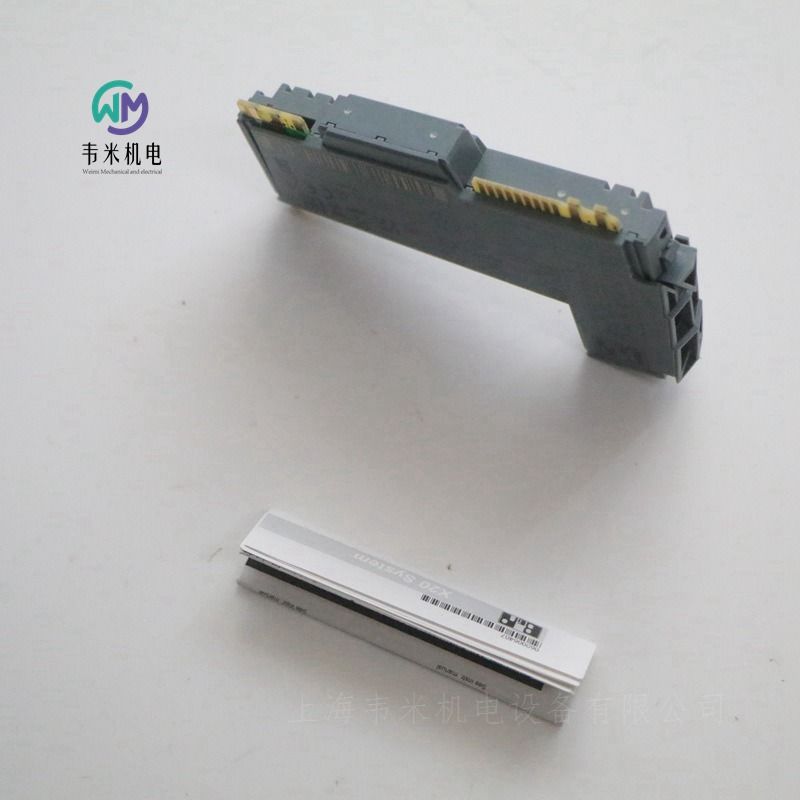

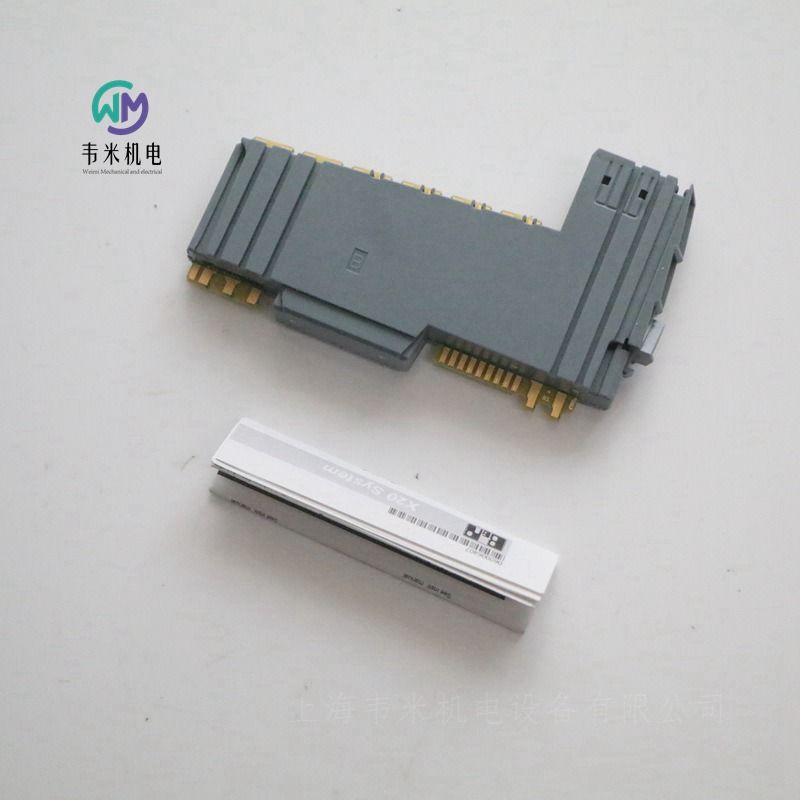

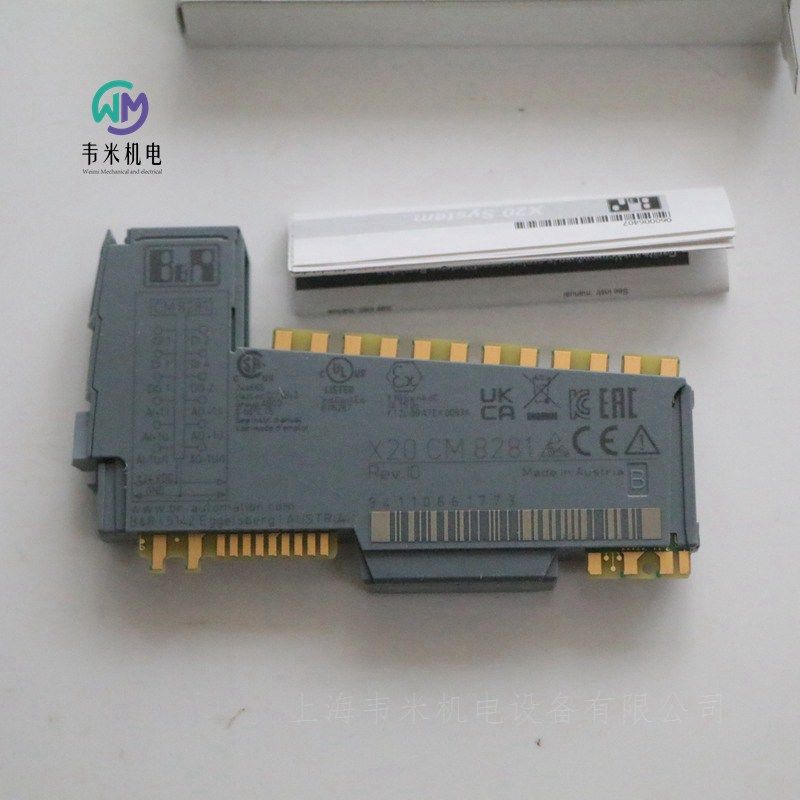

貝加萊B&R模塊X20CM8281
物料號:
X20CM8281
描述:
數字和模擬通道
AI和AO的可選電流和電壓
計數器功能
該模塊為通用混合模塊。在這個模塊上，數字I/O和模擬I/O被組合在一起。根據需要，電流或電壓信號可用于模擬I/O。兩個數字輸入上的計數器功能擴大了使用范圍。
簡短說明
I/O模塊4個數字輸入、2個數字輸出、1個模擬輸入、1個數字輸出，具有特殊功能
一般信息
B&R ID代碼0x24C3
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
模擬輸入是，使用LED狀態指示器和軟件
數字輸出是，使用LED狀態指示器和軟件（輸出錯誤狀態）
電力消耗
0.01 W總線
內部I/O 1.75 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
數量4
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC典型輸入電流。3.3毫安
輸入電路接收器
輸入過濾器
硬件≤2µs
軟件默認值為1ms，可在0到25ms之間配置，增量為0.2ms
連接類型1-wire連接
輸入電阻類型。7.18 kΩ
附加功能20 kHz事件計數、門測量
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
事件計數器
數量2
信號形式方波脈沖
評估每個負邊，循環計數器
大輸入頻率。20千赫
計數器1輸入1
計數器2輸入3
計數器頻率大值。20千赫
計數器大小16位
閘門時間測量
數量1
信號形式方波脈沖
評估正邊緣-負邊緣
計數器頻率
內部48 MHz、24 MHz、12 MHz、6 MHz、3 MHz、1.5 MHz、750 kHz、375 kHz、187.5 kHz
計數器大小16位
脈沖之間的暫停時間≥100µs
脈沖長度≥20µs
支持的輸入輸入4
模擬輸入
數量1
通過不同的端子連接輸入±10 V或0至20 mA/4至20 mA
輸入類型單端
數字轉換器分辨率
電壓±12位
當前12位
轉換時間400µs，轉換與X2X鏈路周期異步運行
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0008=2.441 mV
當前INT 0x0000-0x7FFF/1 LSB=0x0008=4.883µA
信號范圍內的輸入阻抗
電壓>1 MΩ
當前-
負載
電壓-
電流<300Ω
輸入保護電源電壓接線保護
允許的輸入信號
大電壓。±15v
大電流。±50毫安
過載時的數字值輸出
拍攝不足
電壓0x8001
當前0x0000
超過
電壓0x7FFF
當前0x7FFF
轉換過程逐次逼近
輸入濾波器二階低通濾波器/截止頻率1 kHz
大誤差
電壓
收益0.08%
偏移0.02%
當前
增益0至20mA=0.08%/4至20mA=0.1%
偏移0至20毫安=0.03%/4至20毫安=0.16%
大增益漂移
電壓0.01%/°C
電流0至20mA=0.009%/°C
4至20mA=0.0113%/°C
大偏移漂移
電壓0.002%/°C
電流0至20mA=0.004%/°C
4至20mA=0.005%/°C
非線性
電壓<0.02%
電流<0.02%
通道和母線之間的絕緣電壓500Veff
數字輸出
數量2
可變電流源FET
標稱電壓24 VDC
開關電壓24 VDC-15%/+20%
標稱輸出電流0.5A
總標稱電流1A
連接類型1-wire連接
輸出電路源
輸出保護過電流或短路時的熱關斷、開關電感負載的集成保護、反極性保護
診斷狀態輸出監測，延遲10ms
輸出關閉時的漏電流為5µA
RDS（開啟）105 mΩ
峰值短路電流<14A
過載停機或短路停機時打開電源。10ms（取決于模塊溫度）
切換延遲
0→1<250µs
1→0<270µs
開關頻率
大電阻負載。100赫茲
電感負載見“切換電感負載”一節。
關閉感應負載時的制動電壓。50伏直流電
通道和母線之間的絕緣電壓500Veff
模擬輸出
數量1
通過不同的端子連接輸出±10 V或0至20 mA
數字轉換器分辨率12位
轉換時間300µs，轉換與X2X鏈路周期異步運行
整個范圍內輸出變化的穩定時間為1ms
打開/關閉行為啟動和錯誤內部啟用繼電器
大誤差
電壓
增益0.04%
偏移0.0225%
當前
增益0.05%
偏移0.125%
輸出保護防短路
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0010=4.882 mV
當前INT 0x0000-0x7FFF/1 LSB=0x0010=9.766µA
每個通道的負載
大電壓。±10 mA，負載≥1 kΩ
大電流。負載為400Ω
大增益漂移
電壓0.012%/°C
電流0.014%/°C
大偏移漂移
電壓0.0075%/°C
電流0.03%/°C
負載變化引起的錯誤
大電壓。0.02%，從10 MΩ→1 kΩ，電阻性
大電流。0.5%，從1Ω到400Ω，電阻
非線性<0.1%
通道和母線之間的絕緣電壓500Veff
電氣性能
電氣隔離
通道與總線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R控制系統CPU模塊X20CP3684
物料號:
X20CP3684
描述:
Intel Atom，400 MHz（兼容）和集成I/O處理器
以太網、帶輪詢響應鏈的POWERLINK V2和板載USB
3個插槽用于模塊化接口擴展
512 MB LPDDR4 SDRAM
1 GB板載閃存驅動器
CompactFlash作為可移動應用程序內存
控制器冗余是可能的
無風扇設計
該控制器基于Intel Atom處理器技術，用于性能要求高的應用程序。它是X20控制器產品系列的高端產品。
基本配置包括USB、以太網、POWERLINK V2和可移動CompactFlash。標準以太網接口支持千兆通信。為了獲得更實時的網絡性能，板載POWERLINK接口支持輪詢響應鏈模式（PRC）。
此外，3個插槽可用于額外的接口模塊，以提高靈活性。
簡短說明
接口1x RS232、1x以太網、1x POWERLINK（V2）、2x USB、1x X2X鏈路
系統模塊控制器
一般信息
B&R ID代碼0xF9ED
無風扇冷卻
狀態指示燈CPU功能、以太網、POWERLINK、CompactFlash、電池
診斷
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余是
存儲健康數據支持是
ACOPOS支持是
視覺組件支持是
不帶接口模塊和USB的功耗6.9W
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
CPU和X2X-Link電源
輸入電壓24 VDC-20%/+25%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：36 W）
輸入電流大值。24 VDC時為1.5 A
保險絲集成，不可更換
反極性保護是
X2X-Link電源輸出
標稱輸出功率7W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/+20%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：240 W）
保險絲所需線路保險絲：大10A緩慢熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許的接觸負載10A
電源-一般信息
狀態指示燈過載、工作狀態、模塊狀態、RS232數據傳輸
診斷
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源編號
CPU/X2X鏈路電源-CPU/X2X-鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，25°C時精度為-20至20ppm
FPU是
處理器
原子類型E3915
時鐘頻率400 MHz（兼容）。
L1緩存
數據代碼24 kB
程序代碼32 kB
L2緩存1 MB
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽3
剩余變量大值。512 kB
短任務類周期時間400µs
典型指令周期時間0.0044µs
數據緩沖
電池監測是
鋰電池運行時間：4年
PLC關閉：在23°C的環境溫度下至少2年
標準存儲器
RAM 512 MB LPDDR4 SDRAM
用戶RAM 1 MB SRAM
應用程序內存
1 GB eMMC閃存
數據保留10年
可寫數據量
保證40 TB
5年的結果21.9 GB/天
保證擦除/寫入周期20000
糾錯碼（ECC）是
接口
接口IF1
信號RS232
通過12針接線板X20TB12進行變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
換乘
物理層10BASE-T/100BASE-TX/1000BASE-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERLINK（V2）管理或控制節點
類型類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工POWERLINK模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF6
現場總線X2X鏈路主站
電氣性能
電氣隔離以太網（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至70°C
運輸-40至70°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購應用程序存儲器（CompactFlash）
交付時包括備用電池
X20端蓋板（右）包含在交付中
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度200毫米
高度99毫米
深度85毫米
重量530克

貝加萊B&R控制系統CPU模塊X20CP3686X
物料號:
X20CP3686X
描述:
集成I/O處理器的Intel Atom 1.3 GHz性能
以太網、帶輪詢響應鏈的POWERLINK V2和板載USB
3個插槽用于模塊化接口擴展
1GB LPDDR4 SDRAM
2 GB板載閃存驅動器
CompactFlash作為可移動應用程序內存
控制器冗余是可能的
無風扇設計
該控制器基于Intel Atom處理器技術，用于性能要求高的應用程序。它是X20控制器產品系列的高端產品。
基本配置包括USB、以太網、POWERLINK V2和可移動CompactFlash。標準以太網接口支持千兆通信。為了獲得更實時的網絡性能，板載POWERLINK接口支持輪詢響應鏈模式（PRC）。
此外，3個插槽可用于額外的接口模塊，以提高靈活性。
簡短說明
接口1x RS232、1x以太網、1x POWERLINK（V2）、2x USB、1x X2X鏈路/X2X+
系統模塊控制器
一般信息
B&R ID代碼0xF9F9
無風扇冷卻
狀態指示燈CPU功能、以太網、POWERLINK、CompactFlash、電池
診斷
電池是，使用LED狀態指示燈和軟件
CPU功能是，使用LED狀態指示燈
CompactFlash是，使用LED狀態指示燈
以太網是，使用LED狀態指示燈
POWERLINK是，使用LED狀態指示燈
溫度是，使用軟件寄存器
支持
控制器冗余是
存儲健康數據支持是
ACOPOS支持是
視覺組件支持是
不帶接口模塊和USB的功耗7.5 W
X2X-Link電源的功耗為1.42 W
電力消耗
內部I/O 0.6 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
CPU和X2X-Link電源
輸入電壓24 VDC-20%/+25%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：36 W）
輸入電流大值。24 VDC時為1.5 A
保險絲集成，不可更換
反極性保護是
X2X-Link電源輸出
標稱輸出功率7W
并聯是
冗余操作是
輸入I/O電源
輸入電壓24 VDC-15%/+20%
（標稱電壓：24 VDC）
（標稱電壓下的大輸入功率：240 W）
保險絲所需線路保險絲：大10A緩慢熔斷
輸出I/O電源
標稱輸出電壓24 VDC
允許的接觸負載10A
電源-一般信息
狀態指示燈過載、工作狀態、模塊狀態、RS232數據傳輸
診斷
RS232數據傳輸是，使用LED狀態指示燈
模塊運行/錯誤是，使用LED狀態指示燈和軟件
過載是，使用LED狀態指示燈和軟件
電氣隔離
I/O電源-I/O電源編號
CPU/X2X鏈路電源-CPU/X2X-鏈路電源是
控制器
CompactFlash插槽1
實時時鐘非易失性，分辨率1秒，25°C時精度為-20至20ppm
FPU是
處理器
原子類型E3930
時鐘頻率1.3 GHz
L1緩存
數據代碼24 kB
程序代碼32 kB
L2緩存1 MB
集成I/O處理器在后臺處理I/O數據點
模塊化接口插槽3
剩余變量大值。1 MB
短任務類周期時間100µs
典型指令周期時間0.0015µs
數據緩沖
電池監測是
鋰電池運行時間：4年
PLC關閉：在23°C的環境溫度下至少2年
標準存儲器
RAM 1gb LPDDR4 SDRAM
用戶RAM 1 MB SRAM
應用程序內存
類型2 GB eMMC閃存
數據保留10年
可寫數據量
保證40 TB
5年的結果21.9 GB/天
保證擦除/寫入周期20000
糾錯碼（ECC）是
接口
接口IF1
信號RS232
通過12針接線板X20TB12進行變體連接
大距離900米
大傳輸速率。115.2 kbit/s
接口IF2
信號以太網
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率10/100/1000 Mbit/s
換乘
物理層10BASE-T/100BASE-TX/1000BASE-T
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
接口IF3
現場總線POWERLINK（V2）管理或控制節點
類型類型4
變體1x RJ45屏蔽
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工POWERLINK模式：否/以太網模式：是
自動協商是
自動MDI/MDIX是
接口IF4
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF5
USB 1.1/2.0型
變體類型A
大輸出電流0.5A
接口IF6
現場總線X2X鏈路/X2X+主站
電氣性能
電氣隔離以太網（IF2）、POWERLINK（IF3）和X2X（IF6）相互隔離，與其他接口和PLC隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至70°C
運輸-40至70°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購應用程序存儲器（CompactFlash）
交付時包括備用電池
X20端蓋板（右）包含在交付中
交付時包括12針X20接線板
交付時包括接口模塊插槽蓋
尺寸
寬度200毫米
高度99毫米
深度85毫米
重量530克

貝加萊B&R計數功能模塊X20DC1198
物料號:
X20DC1198
描述:
1個SSI絕對編碼器5V
2個附加輸入
編碼器電源為5 VDC、24 VDC和GND
該模塊配備了一個用于SSI絕對編碼器的輸入端，其編碼器信號為5V。
簡短說明
I/O模塊1 SSI絕對編碼器5V
一般信息
B&R ID代碼0x1BB0
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
電力消耗
0.01 W總線
內部I/O 1.5 W
致動器引起的額外功耗（電阻）[W]-
信號線類型所有信號線必須使用屏蔽線。
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
數量2
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC時的輸入電流約為。3.3毫安
輸入電路接收器
輸入過濾器
硬件≤2µs
軟件-
連接類型3線連接
輸入電阻7.19 kΩ
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
SSI絕對編碼器
編碼器輸入5V，對稱
計數器大小32位
大傳輸速率1 Mbit/s
編碼灰度/二進制
編碼器和總線500Veff之間的絕緣電壓
編碼器電源過載特性防短路、防過載
傳輸速率125 kbit/s/250 kbit/s/500 kbit/s/1 Mbit/s
編碼器電源
5 VDC±5%，模塊內部，大300 mA
24 VDC模塊內部，大300 mA
電氣性能
電氣隔離
總線與編碼器和通道隔離
通道未與通道和編碼器隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R數字量輸入模塊X20DI4371
物料號:
X20DI4371
描述:
4個數字輸入
水槽連接
3線連接
4個計數器輸入，計數器頻率為1kHz
傳感器電源為24 VDC和GND
可以為整個模塊配置軟件輸入過濾器
該模塊配備4個輸入，用于3線連接。
簡短說明
輸入/輸出模塊4個數字輸入24 VDC，用于3線連接
一般信息
B&R ID代碼0x1B92
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
電力消耗
公交車0.14 W
內部輸入/輸出0.59 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
數字輸入
標稱電壓24 VDC
輸入特性符合EN 61131-2類型1
輸入電壓24 VDC-15%/+20%
24 VDC典型輸入電流。3.75毫安
輸入電路接收器
輸入過濾器
硬件≤100μs
軟件默認值為1ms，可在0到25ms之間配置，增量為0.2ms
連接類型3線連接
輸入電阻類型。6.4 kΩ
切換閾值
低<5 VDC
高壓>15VDC
通道和母線之間的絕緣電壓500Veff
事件計數器
數量4
信號形式方波脈沖
評估可配置邊緣事件、周期計數器
大輸入頻率。1千赫
計數器1輸入1
計數器2輸入2
計數器3輸入3
計數器4輸入4
計數器頻率大值。1 kHz（如果輸入濾波器關閉）
計數器大小16位
傳感器電源
大功耗。12瓦
電壓模塊電源負壓降短路保護
大500mA短路保護電壓降。2伏直流電
總電流0.5A
防短路是
電氣性能
電氣隔離通道與母線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm
貝加萊通用輸入輸出模塊X20CM8281
