REXROTH電磁球閥原裝進口M-3SEW6U38/630MG24K4/P，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

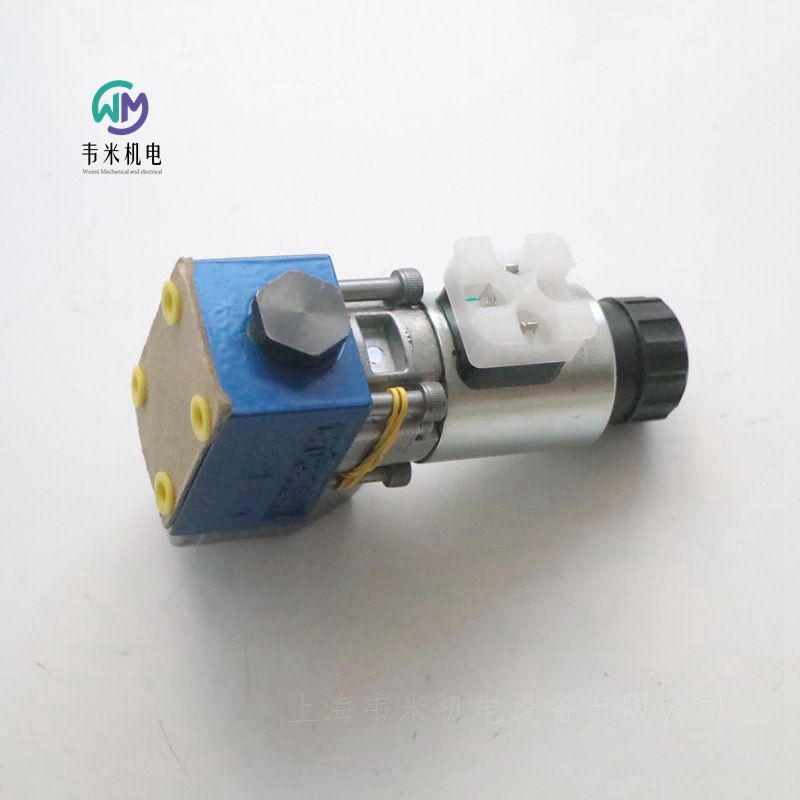

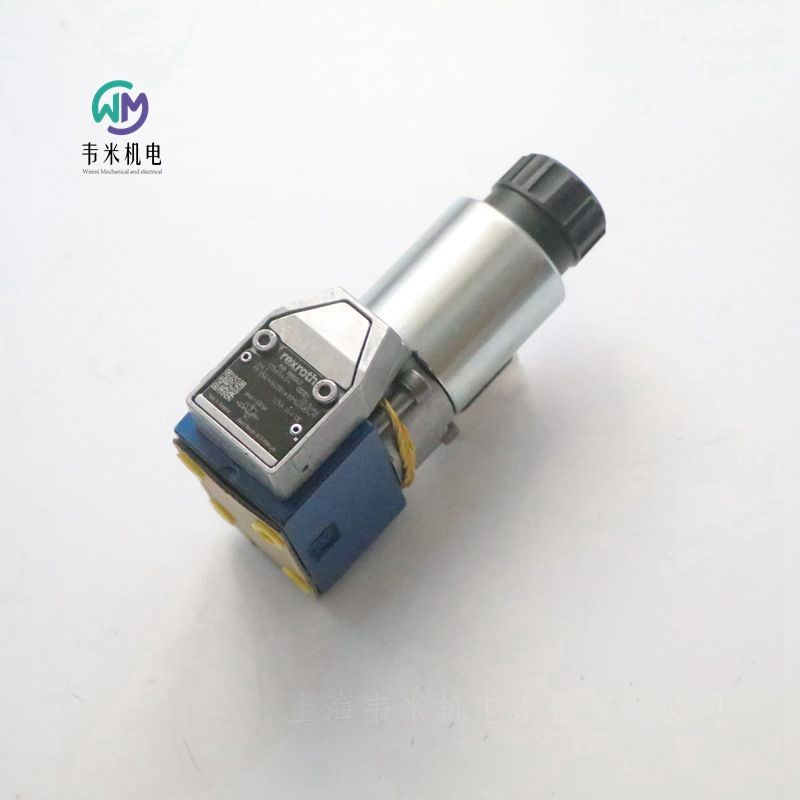

力士樂REXROTH液壓提升換向閥M-3SEW6U3X/630MG24K4/P

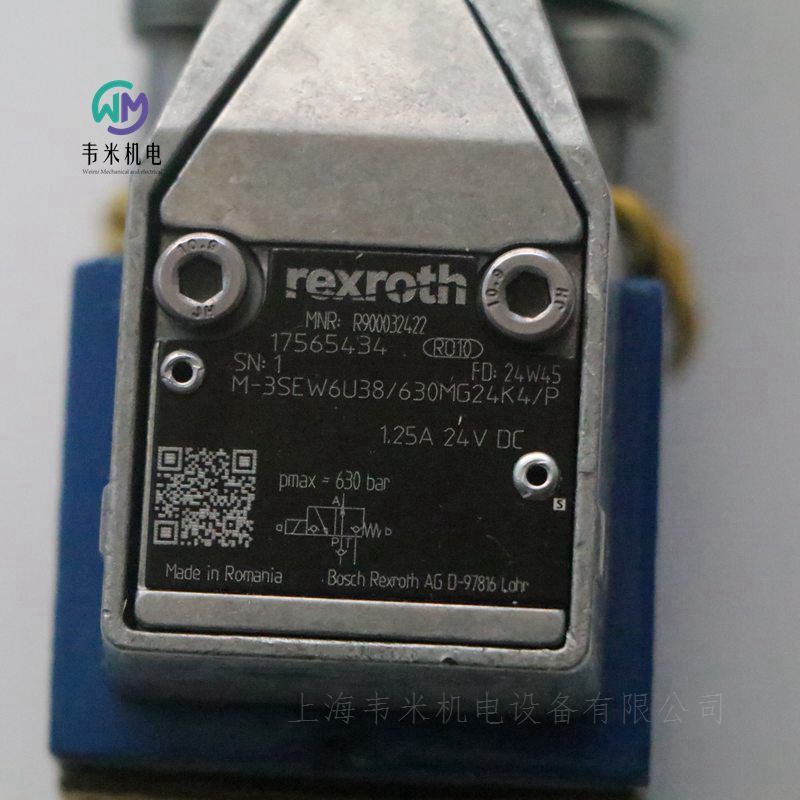

R900032422 M-3SEW6U38/630MG24K4/P
公稱尺寸 6, 符號 U, 通過電磁致動, 24 VDC
液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
直動式
即使在壓力下使用壽命較長的情況下仍能安全切換
連接圖    ISO 4401-03-02-0-05
產品系列    M-.SEW6
工作壓力. [bar]    630.0
體積流量 [l/min]    25.0
活塞符號    符號 U
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過電磁致動
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 芯連接器 (2 + PE)，符合 EN 175301-803 標準
液壓油    HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    1.5
密封套件型號：R961000683 SEW6.3X/ M-2/3*
線圈型號：R900221884 GZ45-4 24V K4K
螺母型號：R900838254 GZ45C-01 BG

力士樂REXROTH換向座閥，直動式，帶電磁鐵操縱
M-.SEW 6
規格 6
組件系列 3X
大工作壓力 420 / 630 bar
大流量 25 l/min
特點
二位二通、二位三通或二位四通型號
油口安裝面符合 DIN 24340 形式 A
油口安裝面符合 ISO 4401-03-02-0-05
帶可拆卸線圈的氣隙直流線圈
電磁線圈可旋轉 90°
更換線圈時，不必打開耐壓密閉腔體
電氣連接作為單個連接
輔助操縱裝置，可選
位置感應開關和接近傳感器（無觸點）
二位二通和二位三通方向座閥
SEW 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向。
該閥主要由殼體、線圈、強化的閥系統以及閉合元件滾珠/閥芯組成。
基本原理
在初始位置，滾珠/閥芯由彈簧壓入閥座，在切換位置，它由線圈 壓入閥座。線圈 的力通過斜手柄和滾珠 施加到兩側密封的驅動推桿上。兩個密封元件之間的腔體連接到油口 P。因此，閥系統根據起動力（線圈或復位彈簧）進行壓力補償。因此，可在不超過 630 bar 的情況下使用閥門。
注意！
二位三通方向座閥具有“閥芯負遮蓋”。因此，必須始終連接油口 T。這意味著，在切換過程中（從一個閥座開始打開到另一個閥座關閉）油口 P–A–T 相互連接。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
手動應急操作允許在不給線圈通電的情況下切換閥。
要確保不超過的 大流量！如果適用，可插入 用于流量限制的節流插件。
二位四通方向座閥
通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。
Plus-1 板的功能
初始位置：
不操作主閥。彈簧將滾珠保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯 的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。
過渡位置：
啟動主閥時，閥芯克服彈簧移動并被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。
切換位置：
P 連接到 A。由于泵壓力經由 A 作用在控制閥芯 的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。
注意！
如果差動液壓缸的環形區域未連接至油口 A，在切換過程中油口 B 將由于過壓而產生一個壓力峰值。壓力峰值有可能超過大工作壓力的允許限值。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
示例：
蓄能器工作，
作為先導控制閥與內部先導控制液壓油分流結合使用。
二位二通和二位三通方向座閥
節流插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
節流插件插入到 Plus-1 板的油口 P 中。
單向閥插件
單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。
二位二通和二位三通方向座閥 （參閱功能說明）
單向閥插件插入到座閥的油口 P 中。
二位四通方向座閥 （參閱功能說明）
單向閥插件插入到 Plus-1 板的油口 P 中。
可依照閥芯符號以及的工作壓力和流量使用座閥（請參閱性能限制）。
為確保安全運行，必須注意以下內容：
為了對閥進行安全切換和/或將其保持在閥芯位置，壓力必須為 pP ≥ pA ≥ pT （出于設計原因）。
座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。
不得超過的大流量（如有必要，可以使用節流插件來限制流量）！
Plus-1 板：
當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下較低的工作值： p小 = 8 bar； qV > 3 l/min。
可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！
對于三通和四通閥芯位置，必須始終連接油口 T。
請遵守壓力等級和壓力分配！
德國力士樂REXROTH電磁球閥訂貨號和型號：
R900219291 M-2SEW6P3X/420MG24K4
R900572890 M-2SEW6P3X/420MG24N9K4
R900989616 M-2SEW6N3X/420MG125N9K4/V
R900766861 M-2SEW6P3X/420MG240N9K4/V
R900205409 M-2SEW6N38/420MG24N9K4/P
R900049834 M-3SEW6C36/420MG24N9K4/V
R900566273 M-3SEW6C37/420MG24N9K4
R901290869 M-3SEW6C36/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C37/420MG24N9Z2/B08VSO865
R901290869 M-3SEW6C38/420MG24N9Z2/B08VSO865
R900566279 M-3SEW6C37/630MG24N9K4
R900566289 M-3SEW6U38/630MG24N9K4
R900566283 M-3SEW6U36/420MG24N9K4
R900566283 M-3SEW6U37/420MG24N9K4
R900570516 M-3SEW6U37/420MG24N9K4/B15
R900203314 M-3SEW6U37/420MG24N9K4/B18
R900570174 M-3SEW6U36/420MG24N9K4/V
R900570174 M-3SEW6U37/420MG24N9K4/V
R900566283 M-3SEW6U38/420MG24N9K4
R900570174 M-3SEW6U38/420MG24N9K4/V
R900566289 M-3SEW6U37/630MG24N9K4
R900032422 M-3SEW6U38/630MG24K4/P
R900206563 M-3SEW6U3X/420MG220N9K4
R900227753 M-3SEW6U3X/420MG24N9K4/B12V
R901077304 M-4SEW6D3X/420MG125N9K4/B18V
R900756444 M-4SEW6D3X/630MG24N9K4/V
R900566293 M-4SEW6D3X/420MG24N9K4

力士樂REXROTH液壓提升換向閥M-3SEW6U3X/420MG24N9K4/B12V
R900227753 M-3SEW6U3X/420MG24N9K4/B12V
公稱尺寸 6, 符號 U, 通過電磁致動, 24 VDC
液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
直動式
即使在壓力下使用壽命較長的情況下仍能安全切換
連接圖    ISO 4401-03-02-0-05
產品系列    M-.SEW6
工作壓力. [bar]    420.0
體積流量 [l/min]    25.0
活塞符號    符號 U
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過電磁致動
連接數    3
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 芯連接器 (2 + PE)，符合 EN 175301-803 標準
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    1.5

力士樂REXROTH液壓提升換向閥M-2SEW6N3X/420MG24N9K4/P
R900205409 M-2SEW6N38/420MG24N9K4/P
公稱尺寸 6, 符號 N, 通過電磁致動, 24 VDC
液壓  閥門  方向閥  換向閥  液壓提升換向閥 電磁球閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
座閥
直動式
即使在壓力下使用壽命較長的情況下仍能安全切換
連接圖    ISO 4401-03-02-0-05
產品系列    M-.SEW6
工作壓力. [bar]    420.0
體積流量 [l/min]    25.0
活塞符號    符號 N
連接類型    底板安裝
標稱尺寸    6
驅動類型    通過電磁致動
連接數    2
開關位置數    2
電源電壓    24 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 芯連接器 (2 + PE)，符合 EN 175301-803 標準
液壓油    HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    1.5

力士樂REXROTH電磁球閥R900203314
液壓提升換向閥 M-3SEW6U3X/420MG24N9K4/B18
R900203314 M-3SEW6U38/420MG24N9K4/B18
公稱尺寸 6, , 符號 U, , 通過電磁驅動
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
閥座
直接驅動
在壓力下具有更長的停滯期，也能安全切換
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M縫紉6
工作壓力[bar]    420
流量[l/min]    25
滑閥符號    符號U
連接類型    底板安裝
大小    6.
驅動類型    電磁閥驅動
端口數    3.
切換位置數量    2.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD
密封    NBR
重量[kg]    1.48

力士樂REXROTH電磁球閥線圈R900221884
磁性線圈 GZ45-4 24V K4K

力士樂REXROTH電磁球閥
R900077153 M-3SEW6U3X/420MG24N9K4/B20
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶Ø2.0 mm的油口插入件
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M-3SEW6
工作壓力[bar]    420
流量[l/min]    25
滑閥符號    符號U
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.52

力士樂REXROTH電磁球閥
R900566279 M-3SEW6C3X/630MG24N9K4
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M-3SEW6
工作壓力[bar]    630
流量[l/min]    25
滑閥符號    符號C
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5


力士樂REXROTH電磁球閥
R900572244 M-3SEW6U3X/420MG24N9K4/P
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M-3SEW6
工作壓力[bar]    420
流量[l/min]    25
滑閥符號    符號U
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5


力士樂REXROTH電磁球閥
R900213294 M-3SEW6U3X/630MG24N9K4/B15
公稱尺寸 6，符號 U，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶Ø1.5 mm的節氣門嵌件
產品屬性
連接圖
ISO 4401-03-02-0-05
產品系列    M-3SEW6U
工作壓力[bar]    630
流量[l/min]    25
滑閥符號    符號U
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
普通接線盒插頭
不帶燈，黑色R901017011 3P Z4 M SW-SPEZ
不帶燈，灰色R901017010 3P Z4 M GR SPEZ
帶燈，黑色R901017022 3P Z5L M 12-240V SPEZ
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HFC
密封    NBR
重量[kg]    1.5

力士樂REXROTH電磁球閥
R900204628 M-3SEW6C3X/630MG24N9K4/V
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M-3SEW6
工作壓力[bar]    630
流量[l/min]    25
滑閥符號    符號C
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.48
插入式連接器R901017011 3P Z4 M SW-SPEZ
插頭，接線盒，3極（2+PE）EN 175301-803，無電路，黑色
插入式連接器R901017010 3P Z4 M GR SPEZ。
插頭，接線盒，3極（2+PE）EN 175301-803，無電路，灰色
插入式連接器R901017022 3P Z5L M 12-240V SPEZ
插頭，接線盒，3極（2+PE）EN 175301-803，帶LED，黑色

力士樂REXROTH電磁球閥
R900220648 M-3SEW6C3X/420MG24N9K4/B12V
公稱尺寸 6，符號 C，帶電磁操作，24 VDC
液壓閥，方向閥，方向開/關閥，液壓提升換向閥
高性能范圍內的工業液壓閥，根據液壓符號可靠地切換油流方向
直接驅動
閥座閥
帶隱蔽式輔助驅動裝置
帶Ø1.2 mm的油口插入件
產品屬性
連接圖    ISO 4401-03-02-0-05
產品系列    M-3SEW6
工作壓力[bar]    420
流量[l/min]    25
滑閥符號    符號C
連接類型    底板安裝
尺寸    6.
驅動類型    電磁閥驅動
端口數量    3.
切換位置數量    2.
電源電壓    24伏直流電
電氣連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    1.5
