B&R輸入模塊X20AI4632-1，購買進口液壓、氣動、自動化控制工業配件，認準“上海韋米機電設備有限公司”，公司經營進口品牌產品十多年，保證原裝產品，品質保障，售后無憂，批量零售，價格優惠，產品圖片實物拍攝。歡迎新老客戶咨詢采購！

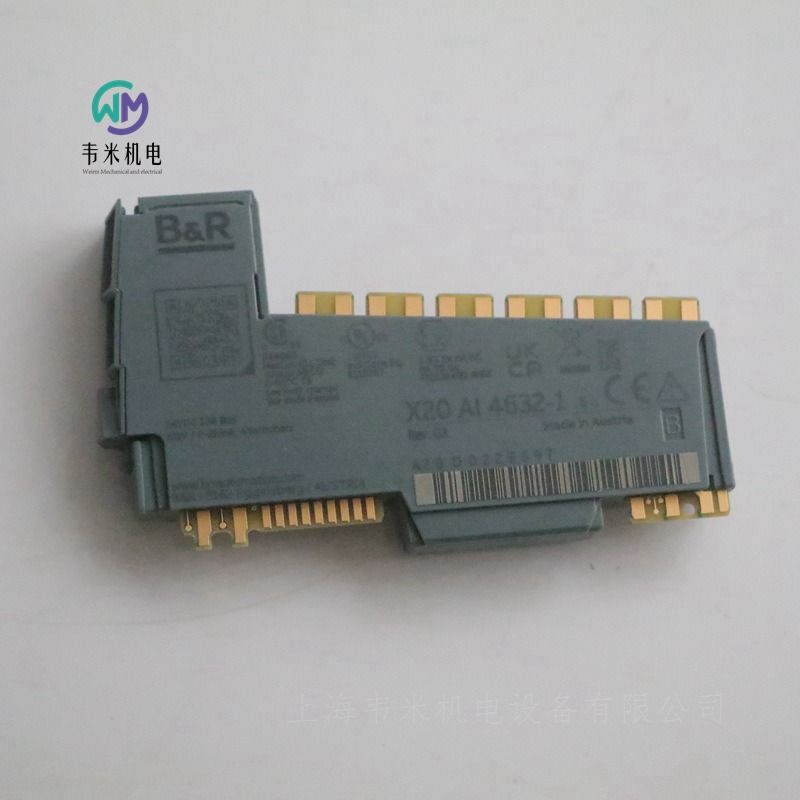

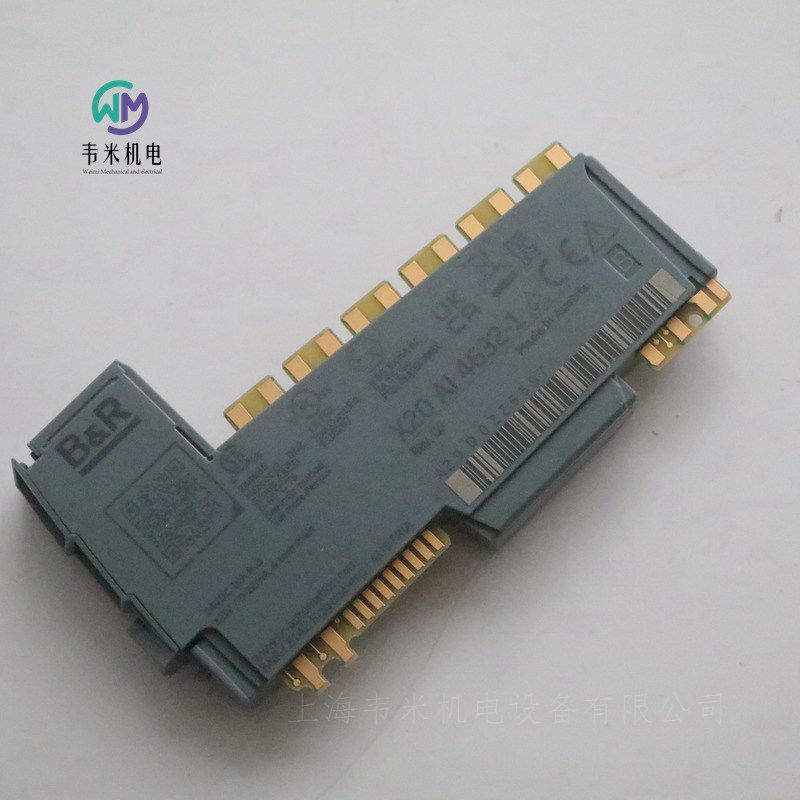

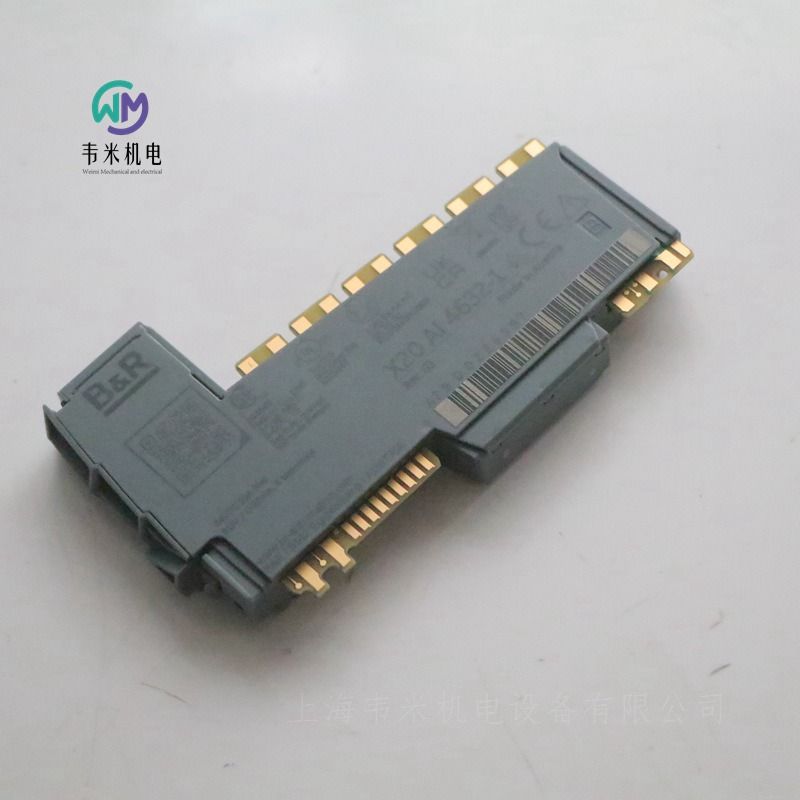

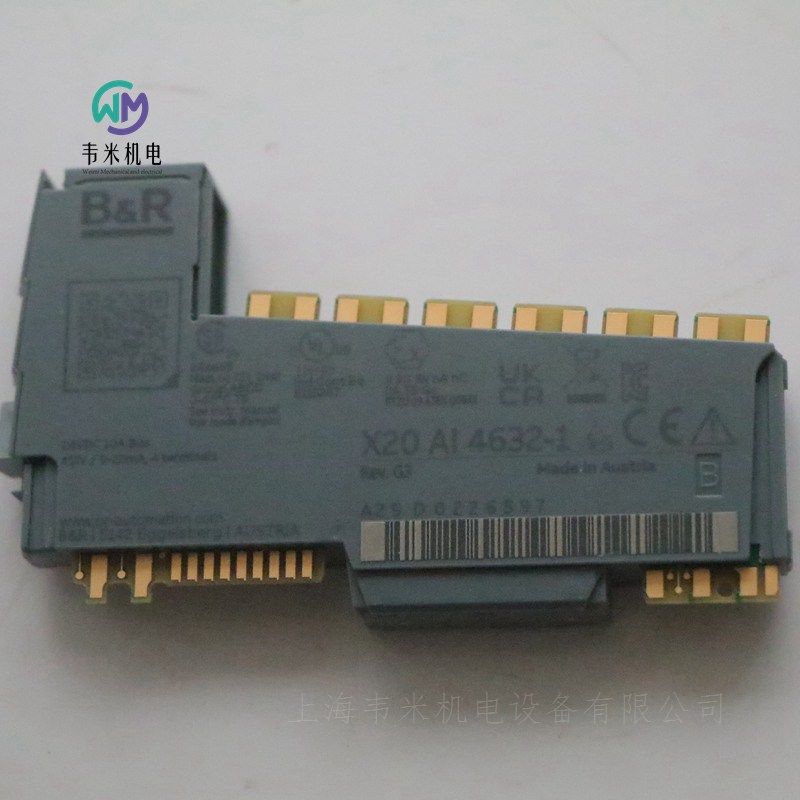

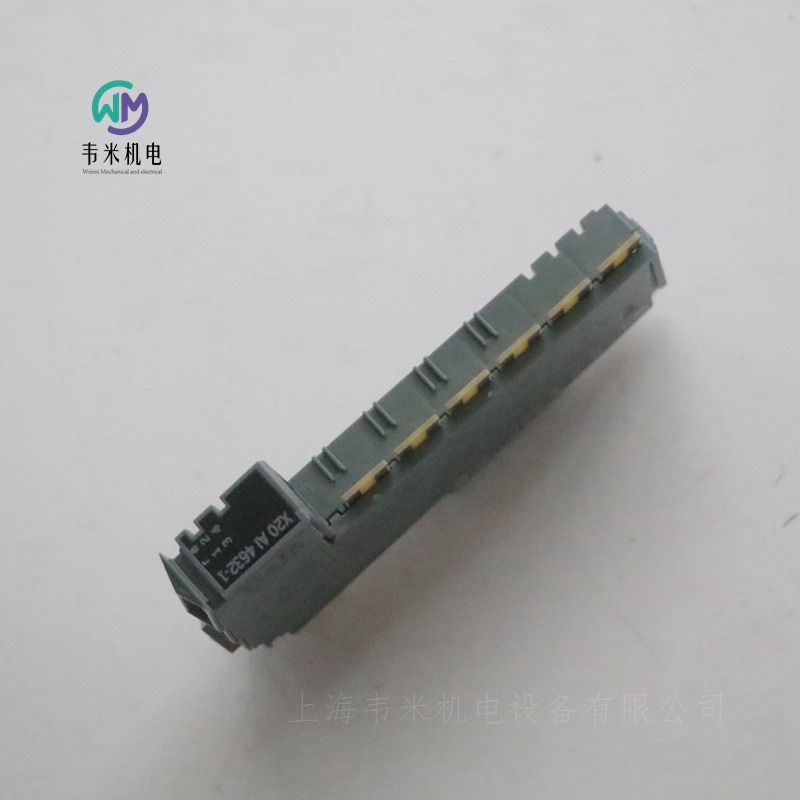

貝加萊B&R模擬量輸入模塊
物料號:
X20AI4632-1
描述:
4個模擬輸入
可能有電流或電壓信號
擴展信號范圍
16位數字轉換器分辨率
同步輸入轉換
轉換時間非�？�
該模塊配備了4個16位數字轉換器分辨率的輸入�？梢允褂貌煌�的端子在電流和電壓信號之間進行選擇。
簡短描述
輸入/輸出模塊4個模擬輸入±11 V或0至22 mA
一般信息
B&R ID代碼0xA29D
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
通道類型是，使用軟件
功耗
0.01 W總線
內部I/O 1.5 W
致動器引起的額外功耗（電阻）[W]-
認證
CE是
UKCA是
CRA（網絡彈性法案）正在準備中
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
模擬輸入
通過不同的端子連接輸入±11 V或0至22 mA
輸入類型差分輸入
數字轉換器分辨率
電壓±15位
當前15位
所有輸入的轉換時間為50μs
輸出格式INT
輸出格式
電壓INT 0x8001-0x7FFF/1 LSB=0x0001=335.693µV
當前INT 0x0000-0x7FFF/1 LSB=0x0001=671.387 nA
信號范圍內的輸入阻抗
電壓20 MΩ
當前-
負載
電壓-
電流<400Ω
輸入保護電源電壓接線保護
允許的輸入信號
大電壓。±30v
大電流。±50毫安
過載時的數字值輸出
下沖
電壓0x8001
當前0x0000
超調
電壓0x7FFF
當前0x7FFF
SAR轉換程序
輸入濾波器硬件-三階低通濾波器/截止頻率10 kHz
大誤差
電壓
收益0.08%
偏移0.01%
當前
收益0.08%
偏移0.02%
大增益漂移
電壓0.01%/°C
電流0.01%/°C
大偏移漂移
電壓0.001%/°C
電流0.002%/°C
共模抑制比
直流70 dB
50赫茲70分貝
共模范圍±12 V
信道間串擾<-70 dB
非線性
電壓<0.01%
電流<0.015%
通道和母線之間的絕緣電壓500Veff
電學性質
電氣隔離通道與母線隔離
通道未與通道隔離
運行條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
行動
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“降額”一節。
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
力學性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R模擬量輸入模塊X20AI1744-3
物料號:
X20AI1744-3
描述:
1個全橋應變計輸入
數據輸出速率可配置為0.1 Hz至7.5 kHz
特殊操作模式（同步模式和多次采樣）
可配置的過濾器級別
該模塊可與4線和6線應變計稱重傳感器配合使用。該模塊應用的概念需要在測量系統中進行補償。這種補償消除了測量電路中的絕對不確定性，如元件公差、有效橋電壓或零點偏移。測量精度是指絕對（補償）值，它只會隨著工作溫度的變化而變化。
簡短說明
I/O模塊1全橋應變計輸入
一般信息
B&R ID代碼0xA4EF
狀態指示器通道狀態、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
斷路是，使用LED狀態指示燈和軟件
使用LED狀態指示燈和軟件輸入Yes
電力消耗
0.01 W總線
內部I/O 0.5 W
致動器引起的額外功耗（電阻）[W]大值+0.36
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
全橋應變計
應變計系數2至256 mV/V，可使用軟件配置
連接4線或6線連接
輸入類型差分，用于評估全橋應變計
數字轉換器分辨率24位
轉換時間取決于配置的數據輸出速率
數據輸出速率為每秒0.1-7500個樣本，可使用軟件（fDATA）進行配置
輸入過濾器
截止頻率5Hz
訂單3
斜率60 dB
ADC濾波器特性Sigma-delta，請參閱“Sigma-denta A/D轉換器的濾波器特性”一節
工作范圍/測量傳感器85至5000Ω
電纜長度的影響見“計算示例”一節。
輸入保護RC保護
共模范圍0至3 VDC
輸入“輸入+”和“輸入-”的允許輸入電壓范圍（相對于電位應變計GND）
輸入和總線之間的絕緣電壓500Veff
Sigma-delta轉換程序
數字值輸出
斷橋供電線路值接近0
傳感器斷線值接近±結束值（狀態位“線路監測”設置在寄存器“模塊狀態”中）
值0xFF800001到0x007FFFFF的有效范圍（-8388607到8388607）
應變計供應
電壓5.5 VDC/大65 mA
防短路和過載是
短路保護大電壓降。65 mA和25°C時為0.2 VDC
量化
LSB值（16位）
2 mV/V 336 nV
4 mV/V 671 nV
8 mV/V 1.343µV
16 mV/V 2.686µV
32毫伏/伏5.371μV
64毫伏/伏10.74μV
128毫伏/伏21.48μV
256毫伏/伏42.97μV
LSB值（24位）
2 mV/V 1.31 nV
4 mV/V 2.62 nV
8 mV/V 5.25 nV
16毫伏/伏10.49毫伏
32毫伏/伏20.98毫伏
64毫伏/伏41.96毫伏
128毫伏/伏83.92毫伏
256毫伏/伏167.85毫伏
溫度系數
版本≥E0 10 ppm/°C
版本<E0 30 ppm/°C
大增益漂移12 ppm/°C
大偏移漂移2ppm/°C
非線性<10ppm
電氣性能
電氣隔離母線與模擬輸入和應變計電源電壓隔離
通道未與I/O電源隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降額見“硬件配置”一節
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm


貝加萊B&R溫度測量模塊X20ATB312
物料號:
X20ATB312
描述:
4個電阻溫度測量輸入
PT100傳感器
直接電阻測量也是如此
4線測量
可以配置過濾時間
工作時間：測量時刻
該模塊配備了4個輸入，用于PT100 4線電阻溫度測量。
簡短說明
用于Pt100電阻溫度測量的I/O模塊4個輸入
一般信息
B&R ID代碼0xE0EF
每個通道的狀態指示器I/O功能、操作狀態、模塊狀態
診斷
模塊運行/錯誤是，使用LED狀態指示燈和軟件
輸入是，使用LED狀態指示燈和軟件
電力消耗
0.01 W總線
內部I/O 0.5 W（版本≥D0），0.6 W（版本<D0）
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
電阻測量溫度輸入
4線連接的恒流電源輸入電阻測量
數字轉換器分辨率24位
濾波器時間可在1至200毫秒之間配置
轉換時間
1個信道20ms，帶50Hz濾波器
2個通道，每個通道40毫秒，帶50赫茲濾波器
Sigma-delta轉換程序
電阻測量輸出格式DINT或UDINT
溫度測量范圍-200至850°C
電阻測量范圍0.5至390Ω
溫度傳感器分辨率1 LSB=0.01°C
電阻測量分辨率0.001Ω
輸入濾波器一階低通濾波器/截止頻率1050 Hz
傳感器標準EN 60751
通道和母線之間的絕緣電壓500Veff
線性化方法內部
測量電流1mA
溫度傳感器正�；�-200.0至850.0°C
參考1568Ω±0.1%
允許的輸入信號短期大28.8 V
25°C時的大誤差
增益±0.0059%
偏移±0.0015%
大增益漂移±0.00065%/°C
大偏移漂移±0.000025%/°C
非線性<0.001%
電阻測量的標準化值范圍為19至390Ω
溫度測量監測
范圍下沖0x80000001
范圍超調0x7FFFFFFF
開路0x7FFFFFFF
一般故障0x80000000
打開輸入0x7FFFFFFF
電阻測量監測
范圍下沖0x80000001
范圍超調0xFFFFFFFF
斷路0xFFFFFFFF
一般故障0x80000000
電氣性能
電氣隔離通道與母線隔離
通道未與通道隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB1F。
單獨訂購1x總線模塊X20BM11。
間距12.5+0.2mm

貝加萊B&R總線控制器系統模塊X20BB80
物料號:
X20BB80
描述:
總線模塊上使用以下模塊：
基礎模塊（BC、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊總線基座-總線控制器現場總線接口和總線控制器電源模塊的背板
一般信息
電力消耗
0.25 W母線
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
間距37.5+0.2mm

貝加萊B&R擴展型總線控制器系統模塊X20BB82
物料號:
X20BB82
描述:
帶2個擴展槽的總線底座
總線模塊有2個擴展槽。本模塊使用以下模塊：
基礎模塊（BC、HB等）
兩個附加模塊（IF、HB等）
電源模塊
左右端蓋板包含在交付中。
簡短說明
總線模塊帶2個擴展槽的總線基座
一般信息
電力消耗
0.70 W公交車
內部I/O-
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
I/O電源
標稱電壓24 VDC
允許的接觸負載10A
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注交付時包括左右X20端蓋板
節距87.5+0.2mm

貝加萊B&R總線控制器模塊X20BC00E3
物料號:
X20BC00E3
描述:
現場總線：PROFINET IO
通過現場總線進行I/O配置
符合性等級B（RT）
小循環時間1ms
用于為多個從屬設備布線的集成交換機
100 Mbit/s全雙工模式
多可達1440字節的輸入數據和1440字節的輸出數據是可能的
綜合網站
主環境中運行時的PROFINET診斷和模塊診斷
運行時使用網站或SNMP進行模塊和交換機診斷
PROFINET（過程現場網絡）是一種工業以太網協議。它使用TCP/IP，具有實時性。
X20模塊或基于X2X-Link的其他模塊可以連接到總線控制器。PROFINET對模塊化系統配置提供了佳支持。使用設備描述文件（GSDML格式），很容易在主設備制造商的相應工程工具中處理項目配置。
簡短說明
總線控制器PROFINET IO從站
一般信息
B&R ID代碼0xBB7D
狀態指示器模塊狀態、總線功能
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
電力消耗
2.5 W公交車
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
接口
現場總線PROFINET IO從站
PROFINET屬性
符合性等級B
性能等級RT
變體2x屏蔽RJ45（開關）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工是
自動協商是
自動MDI/MDIX是
小循環時間
現場總線1ms
X2X鏈路250μs
總線系統之間可能同步是
電氣性能
電氣隔離PROFINET與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5+0.2mm

貝加萊B&R總線控制器X20BC0063
物料號:
X20BC0063
描述:
現場總線：PROFIBUS DP
通過現場總線進行I/O配置
根據PROFIBUS DP標準進行廣泛的設備、模塊和通道診斷
即使在某些節點丟失或斷電時，與X2X鏈路I/O節點的通信也能正常工作
PROFIBUS DP基于RS485接口的物理原理。數據傳輸使用混合總線訪問程序進行控制：活動站通過令牌傳遞程序接收通信權限，然后可以根據主從原則訪問網絡上的所有站。可以配置令牌的大流通時間，從而產生定義的循環時間。
訪問代表了用戶用于循環和非循環數據傳輸的各種服務。
該總線控制器可以將X2X-Link I/O節點連接到PROFIBUS DP。它支持PROFIBUS DP及其所有選項和其他附加屬性。除了PROFIBUS標準中提供的設備、模塊和通道診斷外，還可以切換到S7格式的插槽診斷選項。
X20或基于X2X-Link的其他模塊可以連接到總線控制器。PROFIBUS DP對模塊化系統的配置提供了佳支持。
對于多功能模塊，在總線控制器自動配置的情況下，總線控制器僅支持默認功能模型。
簡短說明
總線控制器PROFIBUS DP V0從站
一般信息
B&R ID代碼0x1F1C
狀態指示器模塊狀態、總線功能、數據傳輸
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈
數據傳輸是，使用LED狀態指示燈
電力消耗
2.3 W總線
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
KC是
接口
現場總線PROFIBUS DP V0從站
變體9針內螺紋DSUB連接器
大距離1200米
大傳輸速率。12 Mbit/s
默認傳輸速率自動傳輸速率檢測
小循環時間
現場總線無限制
X2X鏈路400μs
總線系統之間可能同步否
電氣性能
電氣隔離PROFIBUS與I/O隔離
PROFIBUS未與總線隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB80。
間距37.5+0.2mm


貝加萊B&R擴展型總線控制器模塊X20BC8083
物料號:
X20BC8083
描述:
POWERLINK
通過現場總線進行I/O配置和固件更新
集成集線器，實現高效布線
多2個插槽用于集線器擴展模塊
2x/4x/6x快速以太網集線器
總線控制器可以將X2X-Link I/O節點連接到POWERLINK。還可以使用預分頻器以1:1同步或與POWERLINK同步的方式操作X2X鏈路周期。
除了總線控制器外，向左擴展的總線模塊多還允許連接2個集線器擴展模塊。每個擴展模塊配備2個RJ45連接。這意味著一個基本設備多可提供6個集線器連接。
簡短說明
總線控制器POWERLINK（V1/V2）控制節點，多2個插槽用于集線器擴展模塊
一般信息
B&R ID代碼0x2673
狀態指示器模塊狀態、總線功能
診斷
模塊狀態是，使用LED狀態指示燈和軟件
總線功能是，使用LED狀態指示燈和軟件
支持
動態節點分配（DNA）是
電力消耗
巴士2 W
致動器引起的額外功耗（電阻）[W]-
認證證書
CE是
UKCA是
ATEX 2區，II 3G Ex nA nC IIA T5 Gc
IP20，Ta（見X20用戶手冊）
09年ATEX 0083X
UL認證E115267
工業控制設備
HazLoc cCSAus 244665
過程控制設備
用于危險場所
I類，2區，ABCD組，T5
DNV溫度：B（0至55°C）
濕度：B（高達100%）
振動：B（4 g）
EMC:B（橋梁和露天甲板）
CCS是
LR ENV1
KR是
ABS是
BV EC33B
溫度：5-55°C
振動：4 g
EMC：橋梁和露天甲板
KC是
接口
現場總線POWERLINK（V1/V2）控制節點
類型2
變體2x屏蔽RJ45（集線器）
大線路長度。2個車站之間100米（路段長度）
傳輸速率100 Mbit/s
換乘
物理層100BASE-TX
半雙工是
全雙工否
自動協商是
自動MDI/MDIX是
集線器傳播延遲0.96至1µs
小循環時間
現場總線200μs
X2X鏈路200μs
總線系統之間可能同步是
電氣性能
電氣隔離POWERLINK與總線和I/O隔離
操作條件
安裝方向
水平是
垂直是
安裝海拔高度
0至2000米無限制
>2000米每100米環境溫度降低0.5°C
防護等級符合EN 60529 IP20
環境條件
溫度
操作
水平安裝方向-25至60°C
垂直安裝方向-25至50°C
降級-
儲存-40至85°C
運輸-40至85°C
相對濕度
運行5%至95%，非冷凝
儲存5%至95%，不凝結
運輸5%至95%，不凝結
機械性能
注意：單獨訂購1x接線端子X20TB12。
單獨訂購1x電源模塊X20PS9400或X20PS9402。
單獨訂購1x總線底座X20BB8x。
音高
X20BB80 37.5+0.2mm
X20BB81 62.5+0.2毫米
X20BB82 87.5+0.2毫米
B&R輸入模塊X20AI4632-1
