REXROTH電磁閥現貨庫存4WE10D3X/CW110N9K4，上海韋米機電設備有限公司主營供應產品，產品圖片實物拍攝，原廠原裝，質保一年，大量產品現貨供應，價格優惠快速報價，聯系人：雷青。歡迎咨詢采購！

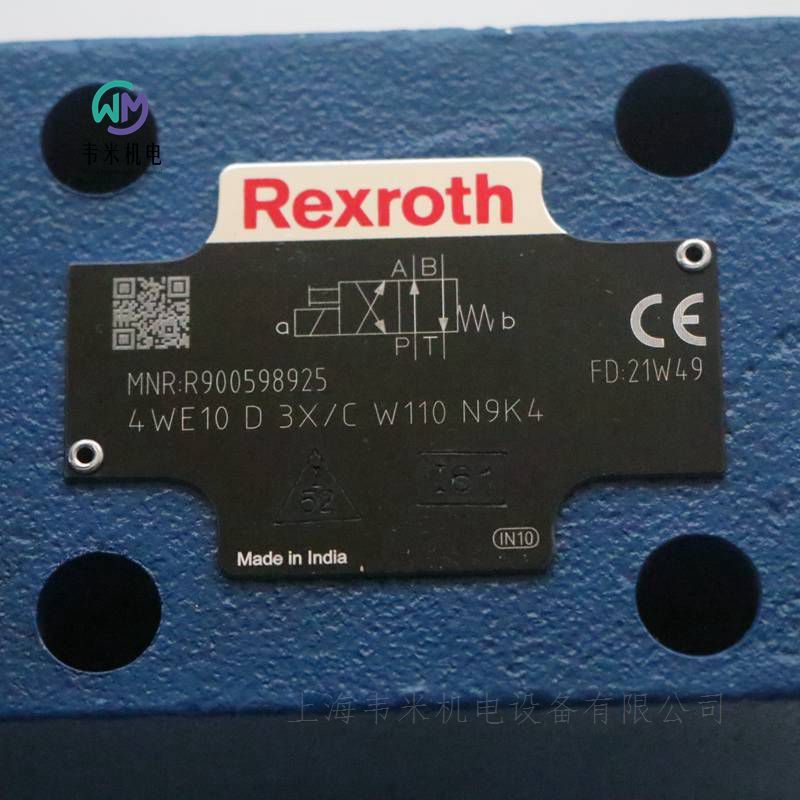

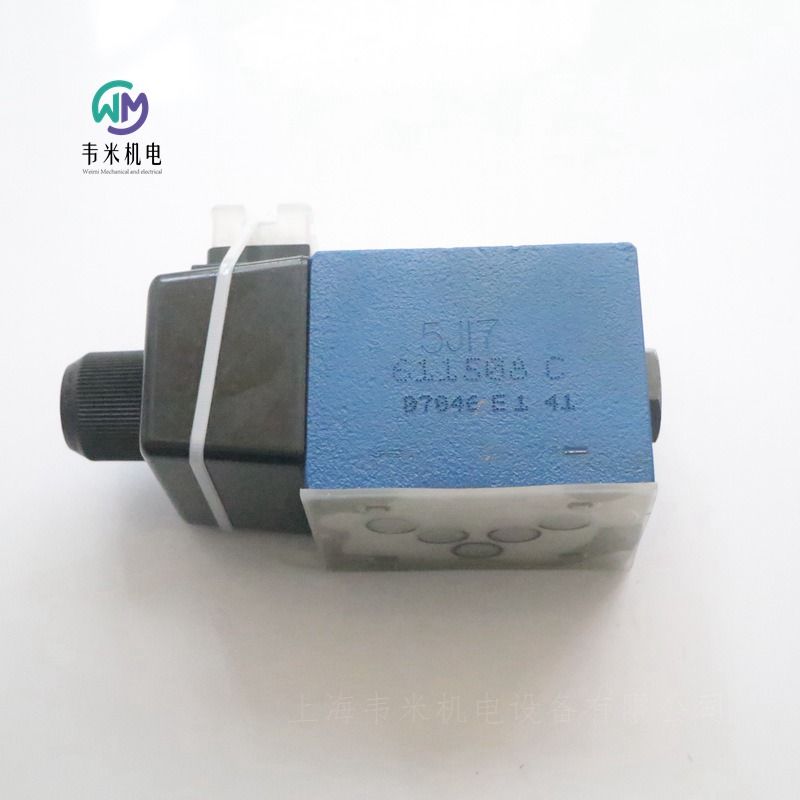

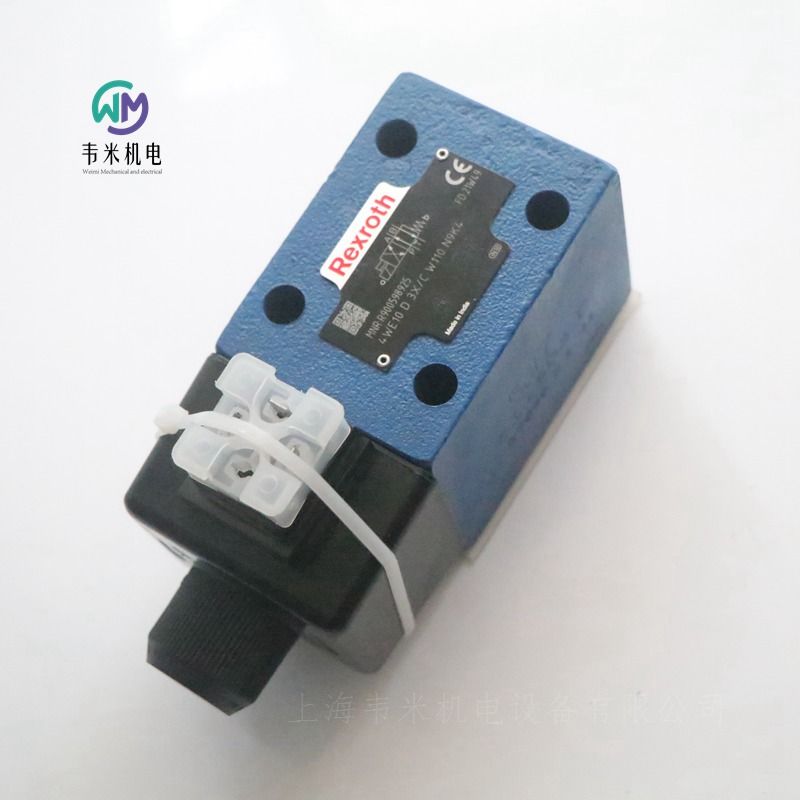

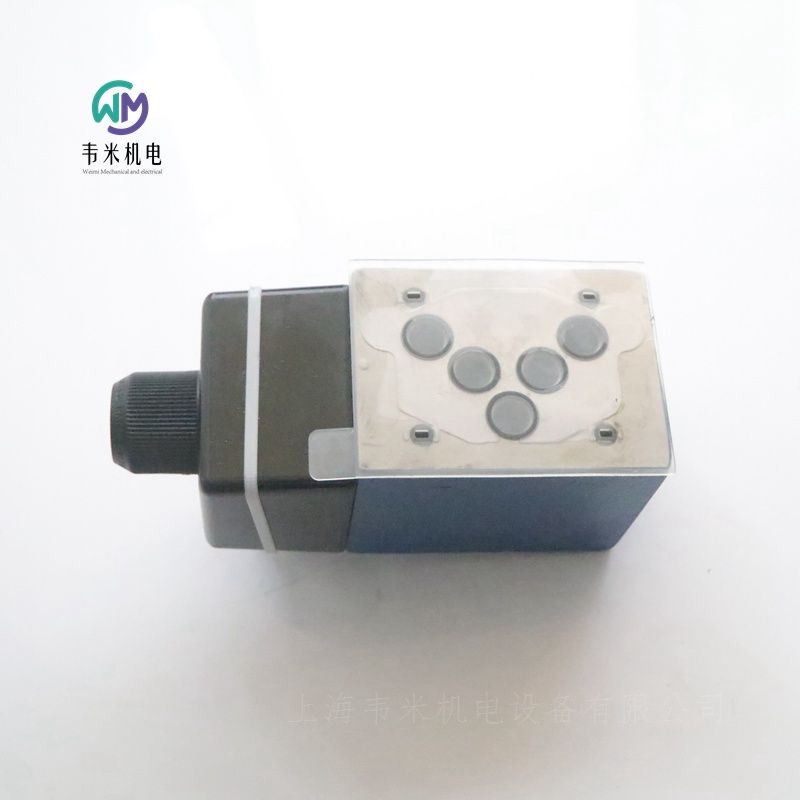

力士樂REXROTH電磁閥4WE10D3X/CW110N9K4
R900598925 4WE10D3X/CW110N9K4
公稱尺寸 10, 符號 D, 通過電磁致動, 110…120 VAC 50/60 Hz
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    WE 10...C
工作壓力. [bar]    315.0
體積流量 [l/min]    120.0
活塞符號    符號 D
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    4
電源電壓    110…120 VAC 50/60 Hz
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
液壓油    HFC、HL、HLP、HLPD、HVLP、HVLPD
密封件    NBR
重量 [kg]    3.68

力士樂REXROTH帶濕式交流或直流電磁鐵的4/3-，4/2-和3/2-液壓換向閥，
WE10./.C型
通徑10
3X系列
4X系列
工作壓力315 bar
流量120 L/min
技術特性
一直動式電磁鐵操作的換向閥，標準型。
一安裝面油口分布類型符合DIN24340A型，ISO 4401 或 CETOP-RP 121 H，安裝底板(單獨訂貨)
一帶有可拆卸線圈的濕式交流或直流電磁鐵
一電磁線圈可旋轉90.C。
一更換電磁線圈時，不必打開閥的密封。
一電氣接線可單獨接線或集中接線
一可選，手動應急操作
一低換向沖擊型參見樣本RC23183
一電感式終點開關（接觸式和非接觸)
功能說明，剖視圖
WE型換向閥是電磁鐵操作的滑閥式換向閥。它控制液流的開啟，關閉和液流方向。
換向閥主要由閥體（1），一個或兩個電磁鐵（2)，閥芯(3)以及一個或兩個復位彈簧（4）組成。
有沒有通電情況下，閥芯（3）在復位彈簧（4）作用下處于中位或原位（脈沖式除外）。控制閥芯（3）由濕式電磁鐵（2）進行操作。
為了確保獲得滿意的功能，務必在電磁線圈的壓力腔充滿油液。
電磁鐵（2）的力作用于閥芯（3）上，推動它由靜止位至所需終端位。這樣，壓力油液從P至A，B至T，或者從P至B，A至T導通。
在電磁鐵(2)斷電后，由復位彈簧(4)將閥芯（3)推向中位。
作為可選的“應急手動操作”（5）可在無電磁鐵控制時，使控制閥芯(3)能夠換向。
WE10.3X/OC...型
(限于中位機能為A，C，和D時)
這種型號是雙電磁鐵兩位開關換向閥無定位機構，無論是處于哪個位置，電磁鐵其中之一必須通電，斷電時無確切的切換位置。
WE10...3X/OFC...型(脈沖式滑閥，僅限于中位機能為A，C，和D時)
這種型號是雙電磁鐵兩位開關換向閥，帶定位機構，這樣閥芯可保持在任一位置，并且電磁鐵不必連續通電。
插入式節流口(4WE10...../B...）
如果在給定的工作條件下，閥的換向過程中，出現流量超出閥的功率極限時，推薦使用插入式節流口。將它插入壓力油口P內。
技術數據（如應用時超出這些參數，請詢問我公司！）
概述
安裝位置  可選
環境溫度  50℃
重量
單電磁鐵閥  4.4kg
雙電磁鐵閥  6kg
液壓參數
工作壓力
A,B,P接口  315bar
T接口  210bar(直流），160bar（交流）當工作壓力超出允許的油箱壓力時，機能符號為A，B的閥使用T口為泄油口。
流量  120 L/min
過流面積(閥芯位置O)
在機能符號為V時  11mm² (A/B → T): 10.3mm² (P →> A/B)
在機能符號為W時  2.5mm² (A/B →> T)
在機能符號為Q時  5.5mm² (A/B →> T)
液壓油
符合DIN 51 524的礦物油(HL,HPL)；符合VDMA24568的快速生物降解的油液(參見RC90221) ；HETG(菜油)；HEPG(聚乙二醇)；HEES(合成脂)，其它油液請詢問我公司
油溫范圍
-30至+80°C（丁腈橡膠密封）
-20至+80°C(氟橡膠密封）
粘度范圍  2.8 至 500mm²/s
油液污染度  允許的油液污染度為NAS1638的9級。因此，我們推薦的過濾器的小過濾比為≥75。
德國力士樂REXROTH電磁閥訂貨號和型號：
R900589933 4WE10D3X/CG24N9K4
R900944371 4WE10D33/CG220N9K4/V
R900598925 4WE10D33/CW110N9K4
R900912496 4WE10D33/CW230N9K4
R900923393 4WE10D33/CW230N9K4/V
R900591664 4WE10D3X/OFCG24N9K4
R900588201 4WE10E3X/CG24N9K4
R900911869 4WE10E3X/CW230N9K4
R900595532 4WE10EA33/CG24N9K4
R900589988 4WE10J3X/CG24N9K4
R900593805 4WE10J33/CW230N9K4
R900597986 4WE10H33/CG24N9K4

力士樂REXROTH帶電磁啟動的直動式方向滑閥
WE 10...E
規格 10
組件系列 5X
大工作壓力 350 bar
大流量 160 l/min
三位四通、二位四通或二位三通型號
油口安裝面符合 ISO 4401-05-04-0-05
高功率線圈，可選旋轉 90°
電氣連接作為單個或對中連接
可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用
輔助操縱裝置，可選
當電壓 > 50 VAC 或 > 75 VDC 時，CE 符合性符合低電壓指令 2014/35/EU
電磁線圈是經過認可的組件，帶有 UR 標記，可選
通過 CSA C22.2  139-13 認證，可選
WE 型號的方向閥為電磁線圈操作方向滑閥，該閥可用作電磁組件。該閥控制流體的啟動、停止和方向。
該方向閥的基本構成為殼體、一個或兩個電磁鐵、控制閥芯和復位彈簧 。在斷電狀態下，控制閥芯由復位彈簧保持在中間位置或初始位置（版本 "O" 除外）。接通液壓油中的電磁鐵時，控制閥芯從其靜止位置到所需的終端位置。這樣可根據所選符號發出所需的流體方向。
在關閉電磁鐵后，控制閥芯將被推回至中間位置或初始位置（帶 "OF" 器的閥和不帶彈簧類型 "O" 的閥除外）。
輔助操作可在磁鐵不通電的情況下手動切換閥門。
液壓系統必須正確通風，以確保能夠發揮正常功能。
不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）
這種型號為帶兩個切換位置和兩個電磁鐵且不帶器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。
不帶彈簧復位，帶器 "OF"（僅適用于符號 A、C 和 D）
這種型號為帶兩個開關位置和兩個電磁鐵且帶器的方向閥。控制閥芯通過器固定在相應的切換位置。因此，在操作過程中，無需向電磁鐵施加電流，這有助于節能操作。
型號 "73...A12"（軟切換行為）
控制閥芯和電磁線圈的組成減少了閥門打開或關閉時發生的換向行程的次數。
與標準閥相比，換向行程（測量為加速度值 a）可以減少約 85 %，具體取決于控制閥芯的型號（參見 "加速度值"）。
注意：
連接兩個或多個閥門的泄油管路中的壓力峰值可能導致帶有器的型號發生意外的控制閥芯運動。建議鋪設單獨的回油管路或在泄油管路中安裝單向閥。
由于設計原理，閥門會發生內部泄漏，泄漏量在使用壽命期間會增加。
節流插件
根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。
德國力士樂REXROTH電磁換向閥訂貨號和型號：
R901349736 3WE10A50/OFEG205N9K4/V
R901369219 3WE10A50/EG220N9K4/V
R901278791 3WE10B50/EG24N9K4/M
R901487117 4WE10C50/EW230N9K4/M
R901336181 4WE10D50/EG205N9K4/M
R901382182 4WE10D50/EG110N9K4/V
R901344560 4WE10D50/EG220N9K4/V
R901339383 4WE10D50/EG220N9K4/M
R901278760 4WE10D50/EG24N9K4/M
R901483529 4WE10D50/EW230N9K4/M
R901529623 4WE10D50/EW230N9K4/V
R901344562 4WE10D50/OFEG220N9K4/M
R901278763 4WE10D50/OFEG24N9K4/M
R901341857 4WE10D73-50/EG24N9K4/A12M
R901278761 4WE10E50/EG24N9K4/M
R901278780 4WE10EB50/EG24N9K4/M
R901278768 4WE10G50/EG24N9K4/M
R901487114 4WE10G50/EW230N9K4/M
R901278779 4WE10HA50/EG24N9K4/M
R901349517 4WE10HB50/EG24N9K4/M
R901278744 4WE10J50/EG24N9K4/M
R901325488 4WE10J50/EG24N9K4/MH
R901327207 4WE10J50/EG205N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
R901341855 4WE10J73-50/EG24N9K4/A12M
R901278782 4WE10JA50/EG24N9K4/M
R901278774 4WE10Q50/EG24N9K4/M
R901278784 4WE10R50/EG24N9K4/M
R901349519 4WE10RB50/EG24N9K4/M
R901333735 4WE10T50/EG24N9K4/M
R901278781 4WE10F50/EG24N9K4/M
R901278778 4WE10U50/EG24N9K4/M
R901349658 4WE10Y73-50/EG24N9K4/A12M

力士樂REXROTH電磁閥3WE10A5X/EG220N9K4/V
R901369219 3WE10A50/EG220N9K4/V
公稱尺寸 10, 符號 A, 通過電磁致動, 220 VDC
液壓  閥門  方向閥  換向閥  液壓方向短管閥 電磁閥
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直動式
連接圖    ISO 4401-05-04-0-05
產品系列    WE10../E
工作壓力. [bar]    350.0
體積流量 [l/min]    120.0
活塞符號    符號 A
連接類型    底板安裝
標稱尺寸    10
驅動類型    通過電磁致動
連接數    3
開關位置數    2
電源電壓    220 VDC
電插頭    3 芯設備插頭 (2 + PE)
電氣連接說明    3 針設備連接器 (2 + PE)，符合 EN 175301-803
符合性說明    CE - 低電壓指令 2014/35/EU
UKCA - 低電壓指令 SI2016/1091
液壓油    HEES、HEPG、HETG、HFDR、HFDU、HL、HLP、HLPD、HVLP、HVLPD
密封件    FKM
重量 [kg]    4

力士樂REXROTH電磁閥R901529623
液壓方向短管閥 4WE10D5X/EW230N9K4/V
R901529623 4WE10D50/EW230N9K4/V
公稱尺寸 10，符號 D，電磁操作，230 V AC 50/60Hz
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    145
滑閥符號    符號D
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    2.
電源電壓    230伏交流電50/60Hz
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    3.3

力士樂REXROTH電磁閥R901487114
液壓方向短管閥 4WE10G5X/EW230N9K4/M
R901487114 4WE10G50/EW230N9K4/M
公稱尺寸 10，符號 G，電磁操作，230 V AC 50/60Hz
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    112
滑閥符號    符號G
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    230伏交流電50/60Hz
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    4.

力士樂REXROTH電磁閥R901483529
液壓方向短管閥 4WE10D5X/EW230N9K4/M
R901483529 4WE10D50/EW230N9K4/M
公稱尺寸 10，符號 D，電磁操作，230 V AC 50/60Hz
高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    145
滑閥符號    符號D
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    2.
電源電壓    230伏交流電50/60Hz
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    3.28

力士樂REXROTH電磁閥R901382182
液壓方向短管閥 4WE10D5X/EG110N9K4/V
R901382182 4WE10D50/EG110N9K4/V
公稱尺寸 10，符號 D，磁鐵操作，110 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    135
滑閥符號    符號D
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    2.
電源電壓    110伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HETG、HEES、HEPG、HFDU、HFDR
密封    FKM
重量[kg]    4.1

力士樂REXROTH電磁閥R901327207
液壓方向短管閥 4WE10J5X/EG205N9K4/M
R901327207 4WE10J50/EG205N9K4/M
公稱尺寸 10，符號 J，磁鐵操作，205 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    150
滑閥符號    符號J
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    205伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
符合性說明    CE–低壓指令2014/35/EU
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.5

力士樂REXROTH電磁閥R901320114
液壓方向短管閥 4WE10J73-5X/EG24N9K4/M
R901320114 4WE10J73-50/EG24N9K4/M
公稱尺寸 10，符號 J73，磁鐵操作，24 V DC
高性能范圍內的工業液壓閥。根據液壓符號可靠地切換油流方向。
滑閥
直接驅動
產品屬性
連接圖    ISO 4401-05-04-05
產品系列    WE10../E
工作壓力[bar]    350
流量[l/min]    160
滑閥符號    符號J73
連接類型    底板安裝
大小    10
驅動類型    電磁閥驅動
端口數    4.
切換位置數量    3.
電源電壓    24伏直流電
電子連接器    3極連接器（2+PE）
電氣連接說明    符合EN 175301-803的3極連接器（2+PE）
液壓油    HL、HLP、HLPD、HVLP、HVLPD、HFC
密封    NBR
重量[kg]    5.53
